Mengapa Hex Drive Geometry Mengungguli Phillips dan Torx dalam Sambungan Kayu Torsi Tinggi

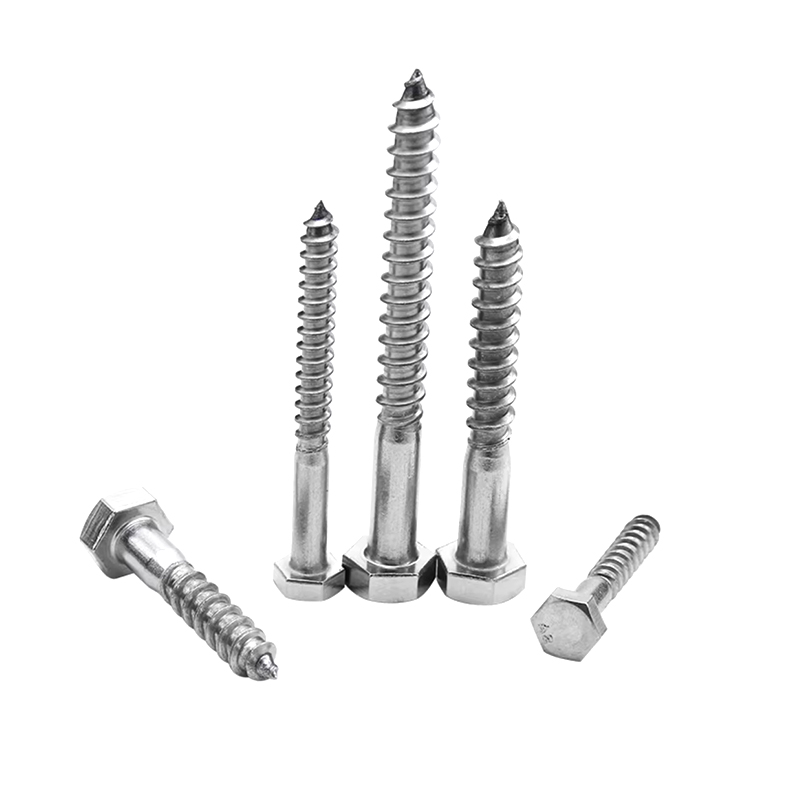

Hex eksternal langsung menyala Sekrup Kayu Kepala Hex bukan sekadar konvensi desain — ini merupakan respons fungsional terhadap kebutuhan torsi pengikat kayu struktural. Relung penggerak Phillips dan Pozidriv adalah desain cam-out: mata driver sengaja dirancang untuk melepaskan diri pada torsi ambang batas untuk mencegah pengendaraan berlebih pada material lembaran. Properti yang sama ini menjadi tanggung jawab pada kayu keras padat dan produk kayu rekayasa seperti LVL (laminated veneer lumber) dan balok glulam, dimana ketahanan pengikatan benang jauh melebihi ambang batas cam-out, yang mengakibatkan ceruk penggerak terkelupas sebelum sekrup mencapai kedalaman dudukan penuh.
Konfigurasi hex eksternal menghilangkan cam-out sepenuhnya. Torsi diterapkan melalui enam permukaan kontak datar pada perimeter pengikat, mendistribusikan beban ke area bantalan yang jauh lebih besar daripada penggerak reses internal mana pun. Sekrup kayu kepala segi enam M8 standar yang digerakkan dengan soket 13mm dapat mempertahankan torsi pemasangan yang melebihi 35 Nm tanpa kegagalan antarmuka penggerak — kira-kira tiga hingga empat kali batas torsi praktis kepala Phillips yang berukuran sebanding sebelum pengupasan. Torsi pemasangan yang lebih tinggi ini berarti kedalaman pengikatan ulir yang lebih besar pada substrat dan beban awal sambungan yang lebih tinggi, yang keduanya penting untuk sambungan yang harus menahan beban siklik angin dan seismik pada rangka atap dan rakitan balok-kolom.
Keuntungan sekunder khusus untuk lingkungan konstruksi adalah keserbagunaan alat. Tidak seperti Torx atau mata bor persegi yang memerlukan perkakas khusus, sekrup kayu kepala hex dapat digerakkan dengan kunci pas ujung terbuka standar, ratchet, penggerak benturan dengan soket hex, atau bahkan kunci pas yang dapat disesuaikan — yang berarti pemasangan dapat dilanjutkan di lokasi tanpa set mata bor khusus, sehingga mengurangi risiko penundaan ketika alat hilang, rusak, atau tidak dibawa ke area kerja.
Kedalaman Penanaman, Ukuran Lubang Percontohan, dan Risiko Pemisahan dalam Penerapan Kayu Struktural
Spesifikasi lubang pilot yang benar adalah salah satu parameter yang paling penting dan paling sering salah perhitungan dalam pengikatan kayu struktural. Lubang pilot yang terlalu kecil menghasilkan tegangan lingkaran radial yang berlebihan selama pemasangan — mekanisme dominan di balik pemisahan butiran ujung pada sambungan balok-kolom serta pemasangan kusen pintu dan jendela. Lubang pilot yang terlalu besar mengurangi area pengikatan ulir dan dapat mengurangi hambatan tarik keluar sebesar 30–50% bahkan ketika kedalaman pemasangan sekrup dipertahankan. Diameter lubang pilot yang benar bergantung pada tiga variabel yang berinteraksi: kepadatan spesies kayu (diukur sebagai berat jenis), diameter betis sekrup, dan rasio akar ulir terhadap diameter luar.
Sebagai referensi praktis, rasio lubang pilot berikut ini berlaku untuk Sekrup Kayu Kepala Hex yang dipalu ke spesies kayu struktur umum:
| Jenis/Tipe Kayu | Gravitasi Spesifik | Lubang Percontohan (% dari Shank Ø) | Memisahkan Risiko Tanpa Percontohan |
| Pinus Kuning Selatan (SYP) | 0.55 | 60–70% | Tinggi — butiran resin mudah pecah |
| Douglas Fir | 0.50 | 55–65% | Sedang — lumayan di bagian tengah, tinggi di bagian akhir |
| Cemara Eropa (C24) | 0.43 | 50–60% | Rendah hingga sedang pada kondisi kering |
| Glulam / LVL (direkayasa) | 0,50–0,55 | 65–75% | Antarmuka garis lem tinggi tanpa pilot |
| Kayu Keras Tropis (Merbau, Jati) | 0,70–0,85 | 75–85% | Sangat tinggi — pilot wajib di semua lokasi |
Panduan ukuran lubang pilot untuk sekrup kayu kepala hex menurut spesies kayu dan jenis kayu rekayasa.
Kedalaman penanaman — panjang betis berulir di dalam komponen struktur utama — harus minimal delapan kali diameter sekrup untuk sambungan kritis penarikan seperti sambungan kasau-ke-punggung atau purlin-ke-kasau pada rangka atap. Untuk sambungan yang dominan geser seperti braket balok-ke-kolom, kedalaman penanaman lebih penting daripada diameter sekrup dan ketebalan komponen baja, namun menjaga jarak tepi yang memadai (minimal diameter 4× dari ujung atau tepi mana pun) mencegah geseran serat kayu di sekitar pengikat, berapa pun panjang penanaman.
Pemilihan Perawatan Permukaan untuk Sekrup Kayu Kepala Hex dalam Eksposur Struktural dan Luar Ruangan
Korosi pada pengencang kayu struktural merupakan modus kegagalan lambat yang sering diremehkan dalam pemeliharaan gedung. Tidak seperti karat permukaan yang terlihat pada logam yang terbuka, korosi pada sambungan kayu tertutupi oleh serat kayu di sekitarnya dan dapat berlangsung selama bertahun-tahun sebelum kapasitas struktural sambungan terganggu. Oleh karena itu, pemilihan perlakuan permukaan untuk Sekrup Kayu Kepala Hex harus mempertimbangkan lingkungan kelembapan yang akan dialami sambungan selama umur desain penuh struktur — bukan hanya kondisi pemasangan.
- Elektro-galvanisasi (seng 5–12 µm) — Cocok untuk aplikasi interior kering dan tertutup sepenuhnya seperti rakitan kusen pintu dan jendela interior serta sambungan struktural kabinet dalam ruangan. Lapisan seng yang tipis memberikan perlindungan yang memadai pada Kelas Servis 1 (interior, pemanas, kelembapan relatif di bawah 65%) namun tidak boleh digunakan pada sambungan kayu terbuka atau semi terbuka karena variasi kelembapan musiman akan mempercepat penipisan seng pada akar benang. Perkiraan umur perlindungan dalam kondisi interior kering: 15–25 tahun.
- Galvanisasi hot-dip (paduan besi-seng 45–85 µm) — Spesifikasi standar untuk sambungan kayu struktural luar ruangan: rakitan rangka atap, sambungan balok-kolom luar, dan struktur taman. Lapisan intermetalik seng-besi tebal yang terbentuk selama pemrosesan hot-dip memberikan perlindungan yang berarti bahkan setelah permukaan seng dikonsumsi, sehingga memperpanjang masa pakai hingga 30–50 tahun dalam paparan luar ruangan yang moderat. Perhatikan bahwa lapisan celup panas pada pengencang berulir meningkatkan diameter ulir, sehingga memerlukan pemilihan mur atau soket yang terlalu besar — detail praktis yang sering terlewatkan saat mengganti sekrup elektro-galvanis dengan celup panas di lokasi.
- Fosfat dengan minyak atau lapisan cat — Terutama digunakan sebagai perawatan dasar untuk meningkatkan daya rekat cat atau sebagai perawatan anti-galing jangka pendek pada sambungan kayu yang dikerjakan. Bukan tindakan perlindungan korosi luar ruangan yang berdiri sendiri. Sekrup Kayu Kepala Hex Fosfat cocok untuk unit sambungan rakitan pabrik yang menerima lapisan cat atau pernis penuh yang merangkum kepala pengikat.
- Baja tahan karat (304/316) — Diperlukan dalam tiga skenario: kayu yang diberi bahan pengawet yang mengandung senyawa tembaga azol (CA) atau alkali tembaga kuaterner (ACQ), yang sangat korosif terhadap lapisan seng; lingkungan pesisir dalam jarak 1–5 km dari air asin dimana konsentrasi klorida melebihi kapasitas perlindungan seng; dan koneksi arsitektural yang terlihat di mana tampilan kepala pengikat merupakan bagian dari estetika akhir. Grade 316 menambahkan molibdenum untuk ketahanan terhadap lubang klorida dan harus menjadi standar dalam instalasi struktur kayu laut atau pantai.
Masalah kompatibilitas penting yang khusus untuk kayu: beberapa bahan pengawet kayu modern – termasuk sistem berbasis tembaga yang telah menggantikan CCA (chromated copper arsenate) di sebagian besar pasar – secara aktif menimbulkan korosi pada seng dengan laju hingga 10 kali lebih tinggi dibandingkan kayu yang tidak diolah. Menggunakan Sekrup Kayu Kepala Hex galvanis elektro-galvanis atau bahkan hot-dip pada kayu yang diberi perlakuan ACQ atau CA akan mengurangi masa pakai pengikat menjadi hanya 3–5 tahun di paparan luar ruangan, dibandingkan dengan umur desain kayu yang diolah itu sendiri yang berumur 30 tahun. Baja tahan karat adalah satu-satunya bahan pengikat yang kompatibel dengan semua sistem pengawet saat ini dalam aplikasi struktural.
Perpindahan Beban Angin dan Seismik Melalui Sambungan Sekrup Kayu Kepala Hex: Pertimbangan Teknik
Dalam struktur kayu rekayasa — termasuk rumah kayu rangka ringan, sistem rangka atap prefabrikasi, dan konstruksi modular — Sekrup Kayu Kepala Hex berfungsi sebagai konektor struktural utama, bukan pengencang sekunder. Perbedaan ini penting karena sambungan yang terkena tekanan angin dan pembebanan seismik memerlukan gaya yang berbeda secara mendasar dari beban gravitasi statis: sambungan tersebut bersifat siklik, reversibel, dan sering diterapkan pada sudut miring terhadap sumbu sekrup. Merancang sambungan ini memerlukan pemahaman bagaimana kinerja sekrup kayu kepala hex pada kondisi penarikan gabungan dan pembebanan geser, tidak hanya pada penarikan murni atau kondisi lateral murni yang biasanya disajikan dalam tabel beban pabrikan.
Di bawah pembebanan lateral (geser) — kebutuhan dominan pada sambungan pelat dinding ke pondasi dan kasau ke dinding selama kejadian seismik — kapasitas sekrup bergantung pada mode luluh dari sistem kayu pengikat. Eurocode 5 dan NDS (Spesifikasi Desain Nasional) keduanya menentukan beberapa mode luluh berdasarkan kekakuan relatif sekrup dan bagian kayu. Untuk sekrup kayu kepala segi enam dalam sambungan geser ganda (sekrup melewati dua bagian kayu dengan pelat baja di antara keduanya), Mode III biasanya mengatur: sekrup membentuk engsel plastik di dalam bagian kayu sementara pelat baja tetap kaku. Mode ini memberikan penyerapan energi yang ulet — penting untuk ketahanan terhadap gempa — dibandingkan dengan kegagalan pemisahan getas yang terjadi ketika jarak pengikat atau jarak tepi tidak mencukupi.
- Persyaratan jarak untuk zona seismik — Jarak pengikat minimum pada arah beban harus 10× diameter sekrup untuk sambungan yang dirancang untuk luluh akibat pembebanan seismik. Mengurangi jarak ke kode minimum (biasanya diameter 5–7× untuk kondisi non-seismik) dalam aplikasi seismik meningkatkan risiko kegagalan kelompok — kayu terbelah secara bersamaan melalui beberapa baris pengikat sebelum masing-masing pengikat mencapai kapasitas luluhnya.
- Konfigurasi sekrup miring — Untuk sambungan yang didominasi penarikan seperti sambungan tumit kasau, menggerakkan sekrup kayu kepala segi enam pada sudut 30–45° terhadap serat, bukan tegak lurus, akan memaksimalkan komponen aksial perpindahan beban melalui betis berulir sementara komponen lateral diserap melalui bantalan betis yang lebih kaku terhadap kayu. Teknik sekrup miring ini, yang ditentukan dalam Eurocode 5 Annex A, dapat meningkatkan kapasitas penarikan efektif sekelompok sekrup sebesar 30–50% dibandingkan dengan pemasangan tegak lurus pada kedalaman penanaman yang sama.
- Kekakuan sambungan pada pembebanan siklik — Tidak seperti sambungan paku yang memiliki slip bawaan sebelum perpindahan beban dimulai, sambungan sekrup kayu kepala segi enam yang dikencangkan dengan benar akan menghasilkan gaya penjepit antar komponen sehingga menunda permulaan slip. Kekakuan awal ini bermanfaat untuk kemudahan servis (membatasi defleksi pada beban normal) namun mengharuskan desain memperhitungkan transisi dari perilaku kaku ke perilaku terjepit setelah beberapa siklus seismik pertama dalam filosofi desain ulet. Struktur yang dirancang untuk DFL atau kategori seismik setara harus memverifikasi bahwa daktilitas sambungan cukup untuk menyerap energi setelah beban awal klem diatasi.
Dengan pengalaman manufaktur yang luas dalam produksi pengikat presisi tinggi dan fasilitas khusus di Nantong Jinzhai Hardware Co., Ltd., Shanghai Soverchannel Industrial Co., Ltd. memasok Sekrup Kayu Kepala Hex dengan spesifikasi yang mencakup sifat mekanik yang terdokumentasi, toleransi dimensi, dan verifikasi perawatan permukaan — paket data lengkap yang diperlukan oleh insinyur struktur dan lembaga sertifikasi bangunan untuk desain sambungan dalam aplikasi angin dan seismik. Untuk lebih jelasnya, hubungi langsung Shanghai Soverchannel Industrial Co., Ltd. untuk mendiskusikan persyaratan spesifik proyek.
