Pengetahuan Industri

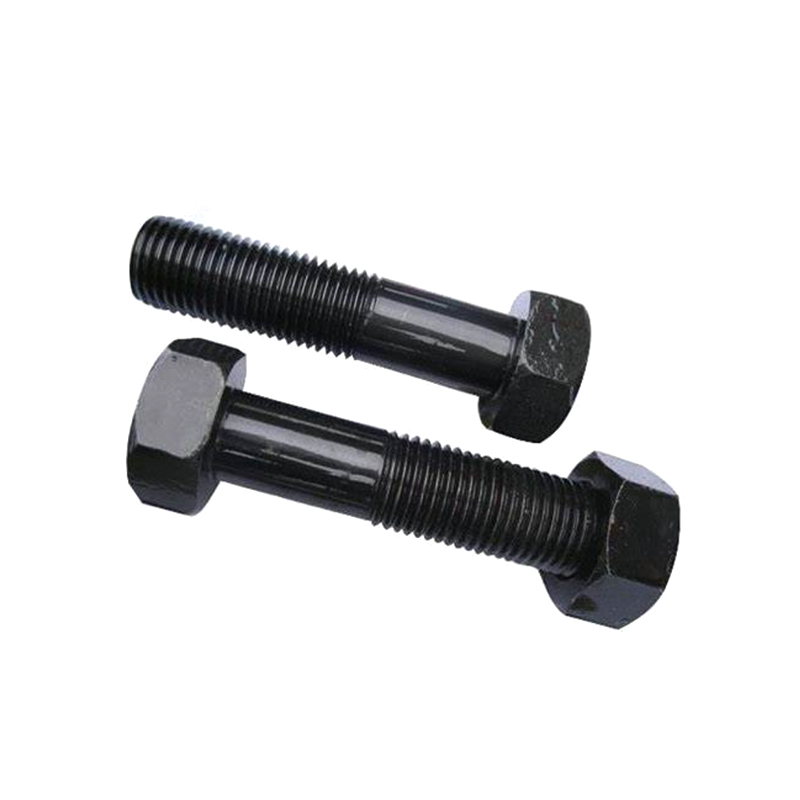

ISO vs. ASME vs. DIN: Bagaimana Perbedaan Sistem Standar pada Baut Hex Eksternal Mempengaruhi Pertukaran

Sumber tim pengadaan Baut Hex Eksternal di seluruh rantai pasokan internasional sering kali menghadapi masalah yang tidak terlihat jelas jika dilihat secara sekilas: baut dari sistem standar yang berbeda mungkin tampak serupa secara dimensi namun sebenarnya tidak kompatibel dalam dimensi kritis. Baut yang diberi stempel M16 berdasarkan ISO 4014 dan yang diproduksi berdasarkan ASME B18.2.3.1M akan menerima mur yang sama, namun tinggi kepala, diameter muka bantalan, dan panjang runout ulir cukup berbeda sehingga memengaruhi distribusi beban klem dan pengikatan kunci pas — perbedaan yang penting dalam rakitan struktural dan otomotif namun tidak terlihat tanpa membandingkan dokumen spesifikasi secara berdampingan.

Implikasi praktis dari panjang ulir ASME yang lebih panjang sangat penting dalam aplikasi baut tembus: baut ASME pada sambungan yang dirancang untuk pengikatan ulir ISO akan menonjol lebih jauh melampaui mur, sehingga tidak berbahaya, namun baut ISO yang diganti dengan sambungan berdesain ASME dengan lubang bersadap dangkal mungkin tidak memiliki pengikatan ulir yang cukup untuk beban tetapan. Dalam rantai pasokan OEM otomotif – di mana Shanghai Soverchannel Industrial Co., Ltd. telah mengumpulkan banyak pengalaman produksi – gambar keterangan harus secara eksplisit menyatakan standar yang berlaku daripada hanya mengandalkan diameter nominal saja untuk menentukan suku cadang.

Cara Membaca Tanda Kepala Baut Hex Eksternal dan Apa Sebenarnya Sertifikasinya

Penandaan yang dicap atau dicetak timbul pada kepala baut segi enam eksternal bukan merupakan merek — melainkan sertifikasi kelas kinerja mekanis dan identitas pabrikan yang memiliki signifikansi hukum dan teknis dalam rantai pasokan yang dikontrol kualitasnya. Kesalahan membaca atau mengabaikan penandaan ini adalah salah satu penyebab utama infiltrasi pengikat palsu ke dalam rakitan struktural, dimana baut yang secara visual identik dengan stempel kelas properti yang berbeda mungkin memiliki perbedaan kekuatan tarik sebesar 30% atau lebih.

Sistem Penandaan Kepala ISO 898-1 Diterjemahkan

• Nomor kelas properti (misalnya, 8.8, 10.9, 12.9): Digit sebelum koma, dikalikan 100, menghasilkan kuat tarik minimum dalam MPa. Digit setelah koma, dikalikan 10, menghasilkan rasio kekuatan luluh terhadap kekuatan tarik dalam persentase. Oleh karena itu, baut 8,8 memiliki kekuatan tarik minimum 800 MPa dan rasio luluh 80% (hasil minimum 640 MPa). Baut 10,9 memiliki tarikan 1040 MPa dan hasil 940 MPa — tidak hanya "lebih kuat dari 8,8" tetapi juga kondisi perlakuan panas material yang berbeda secara mendasar.
• Tanda identifikasi pabrikan: Diwajibkan bersamaan dengan kelas properti berdasarkan ISO 898-1. Biasanya berupa logo, kode, atau tanda posisi jam. Tanpa tanda produsen yang dapat dilacak, klaim kelas properti tidak dapat diverifikasi berdasarkan catatan produksi – sebuah celah yang ditandai oleh auditor bea cukai dan kualitas sebagai indikator palsu. Pemasok terkemuka termasuk Shanghai Soverchannel Industrial Co., Ltd. menjaga ketertelusuran mulai dari penandaan kepala hingga batch perlakuan panas dan sertifikat pabrik material.
• Indikator ulir sebelah kiri: Baut segi enam standar memiliki ulir kanan dan tidak ada tanda kiralitas. Baut ulir sebelah kiri ditandai dengan stempel "LH" atau lekukan pada bagian datarnya. Mengganti baut sebelah kanan dengan penggunaan di sebelah kiri — umum terjadi pada mesin berputar yang arah ulirnya disengaja untuk mencegah kelonggaran — akan menyebabkan pengikat terlepas sendiri saat diberi beban.
• Penandaan kelas baja tahan karat: Baut segi enam eksternal tahan karat mengikuti ISO 3506-1 dan memiliki sistem penandaan yang berbeda: A2-70, A4-80, dll. Awalan angka huruf menunjukkan kelompok baja (A2 = 304, A4 = 316) dan angka tersebut menunjukkan kekuatan tarik minimum dalam satuan 10 MPa. Oleh karena itu, baut A4-70 menggabungkan ketahanan korosi paduan 316 dengan kekuatan tarik 700 MPa. Mencampurnya dengan tanda mutu baja karbon merupakan sumber umum kesalahan spesifikasi dalam rakitan bahan campuran.

Geometri Permukaan Bantalan Bawah Kepala dan Pengaruhnya terhadap Konsistensi Beban Penjepit

Gaya penjepit yang dihasilkan sambungan baut ditentukan oleh seberapa lengkap torsi pengencang diubah menjadi beban awal baut — dan ternyata sebagian besar torsi tersebut, biasanya 40–50%, dikonsumsi oleh gesekan di bawah permukaan bantalan kepala baut, bukan pada ulir. Oleh karena itu, geometri dan kondisi permukaan bantalan ini secara langsung mengatur konsistensi beban penjepit pada kumpulan baut identik yang dikencangkan dengan spesifikasi torsi yang sama. Dua baut segi enam eksternal dengan tingkat dan dimensi yang sama namun kerataan permukaan bantalan, penyelesaian permukaan, atau geometri permukaan washer yang berbeda dapat menghasilkan penyebaran beban penjepit sebesar ±20% atau lebih ketika torsi dikontrol ke nilai yang sama.

Varian Permukaan Bantalan dalam Standar Baut Hex Eksternal

Untuk perakitan otomotif yang sangat mementingkan torsi — kepala silinder, hub roda, dan sambungan komponen kemudi — varian permukaan washer sangat disukai karena zona kontak mesin memberikan koefisien gesekan berulang yang memungkinkan kalibrasi torsi-ke-klem-beban tetap dalam ±10% lot ke lot. Shanghai Soverchannel Industrial Co., Ltd. memproduksi konfigurasi baut segi enam eksternal standar dan muka mesin cuci melalui pabrik manufaktur Nantong Jinzhai Hardware Co., Ltd., dengan kerataan permukaan bantalan dan permukaan akhir diukur dan didokumentasikan untuk pelanggan yang spesifikasi pengencangannya memerlukan koefisien gesekan yang terverifikasi.

Pemilihan Panjang Genggaman pada Sambungan Baut Hex Eksternal: Mengapa Melakukan Kesalahan Ini Mahal

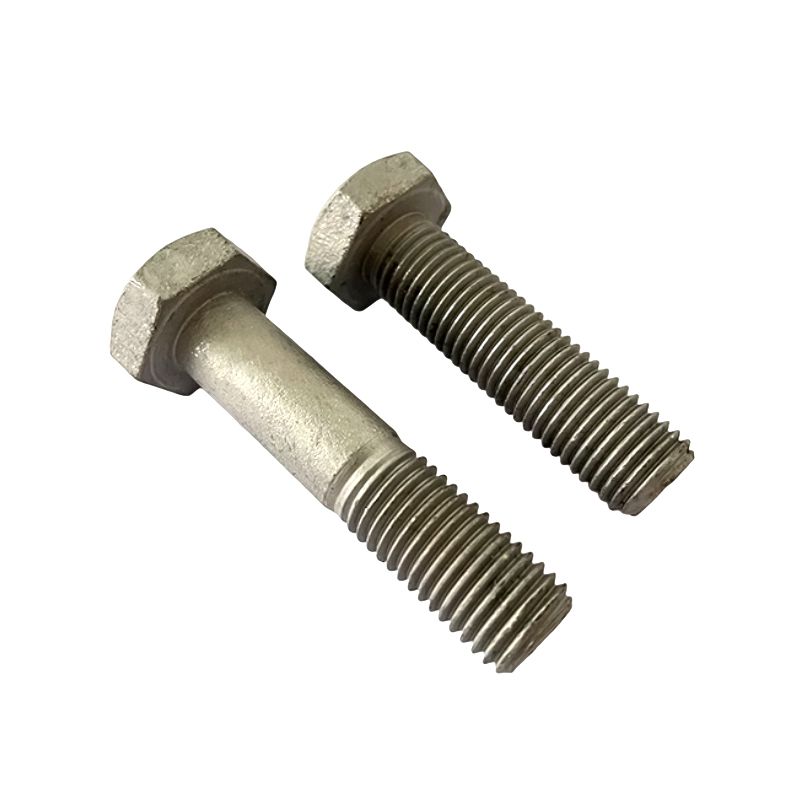

Panjang pegangan — bagian betis tak berulir dari baut segi enam yang berulir sebagian — adalah salah satu dimensi yang paling sering salah ditentukan dalam desain sambungan baut, dan kesalahan dalam pemilihan panjang pegangan bertanggung jawab atas bagian kegagalan sambungan yang tidak proporsional dalam aplikasi konstruksi dan permesinan. Panjang pegangan harus sama atau sedikit melebihi ketebalan total seluruh bagian yang dijepit, termasuk ring, sehingga bagian baut yang berulir seluruhnya berada di bawah antarmuka sambungan dan betis memikul beban geser di tempat kerjanya. Jika panjang pegangan terlalu pendek, benang melintasi antarmuka sambungan dan membawa geser melalui zona konsentrasi tegangan yang tidak dirancang untuk beban transversal.

• Pegangan yang terlalu pendek: Benang terpasang di dalam bahan sambungan. Di bawah beban geser, akar benang heliks bertindak sebagai konsentrator tegangan dan memulai retak lelah pada sebagian kecil dari beban yang dapat ditanggung oleh penampang betis halus. Pada sambungan baja struktural yang dirancang sesuai EN 1993-1-8, hal ini secara eksplisit dilarang - standar ini mengharuskan ulir melewati bidang geser dengan setidaknya 2 jarak ulir pada sisi mur.
• Pegangan yang terlalu lama: Shank melampaui material sambungan dan masuk ke zona pengikatan ulir, sehingga panjang ulir untuk mur tidak mencukupi. Pengikatan ulir minimum untuk sambungan baja-ke-baja adalah satu diameter baut; turun di bawah ini karena menggunakan pegangan yang terlalu panjang akan memperpendek pengikatan efektif dan meningkatkan risiko terkelupasnya benang mur akibat kelebihan beban tarik.
• Perangkap ketebalan mesin cuci: Kesalahan umum di lokasi adalah menentukan panjang pegangan terhadap ketebalan pelat nominal dan kemudian menambahkan ring di lapangan tanpa menyesuaikan panjang baut. Menambahkan dua ring standar ke sambungan M20 akan menambah ketebalan total sekitar 6 mm, yang dapat menggeser pengikatan ulir dari sesuai ke marginal pada baut yang dipilih hingga ketebalan pelat nominal yang tepat.
• Baut berulir penuh pada sambungan geser: ISO 4017 (baut segi enam berulir penuh) tidak boleh digunakan pada sambungan di mana baut melintasi bidang geser, karena alasan konsentrasi tegangan di atas. Mereka hanya cocok untuk sambungan tarik, sambungan lubang sadap, dan aplikasi yang seluruh ketebalan sambungannya lebih kecil dari panjang ulir standar untuk kombinasi diameter-panjang tersebut.

Menentukan panjang pegangan yang benar memerlukan penjumlahan ketebalan setiap elemen yang dilewati baut — pelat primer, pelat pengepakan, ring, dan gasket — dan memilih panjang baut standar berikutnya di atas jumlah tersebut yang masih memberikan pengikatan ulir yang memadai pada mur. Shanghai Soverchannel Industrial Co., Ltd. memasok baut hex eksternal dalam panjang standar dan khusus dengan rincian panjang pegangan dan panjang ulir yang terdokumentasi sepenuhnya, memungkinkan pelanggan memastikan kepatuhan terhadap persyaratan desain sambungan sebelum penempatan daripada menemukan kesalahan selama pemasangan.

Kinerja Korosi Baut Hex Eksternal di Lingkungan Kelautan dan Kimia: Melampaui Baja Tahan Karat Dasar

Asumsi bahwa baut segi enam eksternal "baja tahan karat" tahan korosi di lingkungan yang agresif adalah salah satu kesalahpahaman yang paling umum dan berbahaya dalam pengadaan pengikat industri. Baja tahan karat austenitik grade A2 (304) dan A4 (316) memberikan ketahanan korosi umum yang sangat baik, namun keduanya rentan terhadap mekanisme korosi tertentu — lubang, korosi celah, dan retak korosi tegangan — yang dapat menyebabkan kegagalan cepat dan total dalam kondisi yang tidak dirancang untuk ditangani oleh grade ini. Memilih bahan yang tepat memerlukan pencocokan ambang kegagalan paduan yang diketahui dengan lingkungan kimia sebenarnya, bukan hanya menentukan "tahan karat".

Mode Kegagalan Korosi berdasarkan Lingkungan dan Paduan

Retak korosi tegangan (SCC) perlu mendapat perhatian khusus untuk baut segi enam eksternal tahan karat bermutu tinggi pada sambungan beban tarik di atas 150°C dengan adanya klorida. Tidak seperti pitting, yang terlihat dan progresif, SCC merupakan mekanisme patahan tertunda — baut dapat tampak utuh dan menahan beban selama berminggu-minggu atau berbulan-bulan sebelum tiba-tiba patah pada tegangan yang jauh di bawah kekuatan tarik terukurnya. Kombinasi tegangan tarik yang berkelanjutan (dari preload), paduan yang rentan (tahan karat austenitik di atas kelas properti A2-70 atau A4-70), dan lingkungan klorida menciptakan kondisi untuk inisiasi SCC. Dalam aplikasi ini, baja tahan karat Duplex 2205 — dengan struktur mikro feritik-austenitiknya — memberikan ketahanan SCC sekitar 10x lebih baik dibandingkan A4-80 sekaligus mempertahankan kinerja korosi yang memadai di lingkungan klorida hingga sekitar 250 ppm Cl⁻ pada suhu pengoperasian.

Metode Pengencangan Torsi untuk Baut Hex Eksternal: Kapan Menggunakan Pendekatan Yang Mana

Mengencangkan baut segi enam eksternal ke nilai torsi tertentu adalah metode perakitan yang paling umum, namun torsi saja tidak mewakili preload yang buruk. Studi secara konsisten menunjukkan bahwa torsi pengencangan yang sama menghasilkan beban awal baut yang tersebar pada kisaran ±25–30% karena variabilitas gesekan pada permukaan kontak ulir dan bagian bawah kepala. Penyebaran ini adalah penyebab utama dari banyak kegagalan sambungan yang tampaknya — di atas kertas — telah dirakit dengan benar. Memahami metode pengencangan mana yang harus diterapkan berdasarkan kekritisan sambungan dan peralatan yang tersedia akan menentukan apakah sambungan mencapai gaya penjepit yang dirancang dalam produksi, bukan hanya dalam perhitungan teknik.

Perbandingan Metode Pengencangan untuk Sambungan Baut Hex Eksternal

• Kontrol torsi (hanya Nm): Metode paling sederhana dan paling umum. Sebaran beban awal ±25–30% karena variabilitas gesekan. Cocok untuk sambungan non-kritis, permesinan umum, dan sambungan konstruksi dimana sambungan dirancang dengan batas keamanan yang cukup untuk menyerap penyebaran ini. Sambungan ISO 4016 dan DIN 601 pada rangka bangunan biasanya dibuat torsinya dengan metode ini.
• Torsi-dan-sudut (kontrol sudut torsi): Menerapkan torsi yang pas diikuti dengan sudut rotasi tertentu, dengan sengaja meregangkan baut ke area plastik dengan cara yang terkendali. Penyebaran beban awal berkurang hingga ±5–10% karena perpanjangan sudut yang dikontrol hampir tidak bergantung pada gesekan saat berada di zona plastis. Standar untuk kepala silinder otomotif, batang penghubung, dan baut hub roda. Membutuhkan pistol sudut torsi atau kunci pas dengan pengukuran sudut.
• Pengetatan yang dikontrol hasil: Nutrunner yang dikontrol servo memantau gradien torsi secara real-time dan berhenti ketika mendeteksi lutut pada kurva sudut torsi yang menunjukkan perpotongan titik luluh. Mencapai sebaran pramuat ±3–5%. Digunakan pada powertrain presisi tinggi dan rakitan otomotif yang mengutamakan keselamatan. Baut tidak boleh digunakan kembali — setelah dilepas, acuan kurva yang dikontrol tidak valid untuk dikencangkan kembali.
• Indikasi ketegangan langsung (mesin cuci DTI): Mesin cuci kompresibel dengan tonjolan di bawah kepala baut akan runtuh pada beban yang dikalibrasi, memberikan konfirmasi visual bahwa beban awal minimum telah tercapai terlepas dari gesekan. Ditentukan dalam rangka baja struktural (AISC 360, BS EN 14399) untuk sambungan pegangan gesekan kekuatan tinggi. Konfirmasi visual sepenuhnya menghilangkan konsistensi torsi operator sebagai variabel.
• Ketegangan hidrolik: Menerapkan tegangan aksial langsung ke betis baut menggunakan dongkrak hidrolik, lalu mengunci mur pada gesekan ulir nol. Mencapai akurasi pramuat ±2–5% dan merupakan metode standar untuk baut berdiameter besar (M36 dan lebih tinggi) pada flensa bejana tekan, sambungan menara turbin angin, dan rakitan jangkar kabel jembatan di mana akses kunci pas dan penerapan torsi manusia tidak praktis.

Shanghai Soverchannel Industrial Co., Ltd. memasok baut segi enam eksternal dengan rekomendasi parameter pengencangan terdokumentasi yang disesuaikan dengan kelas properti dan aplikasi — termasuk nilai torsi, spesifikasi sudut untuk rakitan sudut torsi, dan asumsi koefisien gesekan — memberikan tim teknik perakitan data yang diperlukan untuk mengkalibrasi perkakas dengan benar daripada mengandalkan tabel torsi umum yang mungkin tidak sesuai dengan kondisi gesekan sebenarnya dari perlakuan permukaan baut yang ditentukan.
