Baut Kepala Hex: Standar, Bahan, Kelas & Aplikasi Industri

Ambil baut kepala segi enam dan Anda memegang satu-satunya pengikat industri yang paling banyak digunakan di dunia. Rangka baja, blok mesin, lambung kapal, dek jembatan — profil enam sisi yang sama muncul di mana-mana, dikencangkan dengan kelas perkakas yang sama, dipercaya dengan beban yang akan merusak sambungan yang lebih kecil. Keberadaannya di mana-mana bukanlah suatu kebetulan. Ini adalah hasil geometri yang mengemas keunggulan mekanis asli ke dalam bentuk yang kompak dan terstandarisasi. Namun keberadaan yang ada di mana-mana juga menimbulkan rasa puas diri: para insinyur dan pembeli yang memperlakukan semua baut kepala segi enam sebagai baut yang dapat dipertukarkan secara rutin berakhir dengan pengencang yang salah tingkat pada sambungan kritis, kegagalan korosi pada rakitan luar ruangan, dan ketidakcocokan dimensi yang memperlambat pemasangan. Panduan ini membahas lima dimensi yang benar-benar menentukan apakah baut kepala segi enam akan berfungsi — sistem standar, material, tingkatan, perlakuan permukaan, dan kesesuaian aplikasi — sehingga Anda dapat memilih dengan percaya diri, bukan karena kebiasaan.

Apa yang Membuat Baut Kepala Hex Berbeda dari Pengencang Lainnya

Kepala heksagonal menyediakan enam permukaan bantalan datar untuk kunci pas atau soket. Geometri tersebut memungkinkan penerapan torsi tinggi tanpa alat tergelincir, dan hal ini dilakukan dengan menggunakan alat yang sudah dimiliki oleh setiap bengkel, kru lapangan, dan jalur perakitan. Kunci Allen memerlukan soket yang tersembunyi; bit Torx memerlukan profil bintang yang cocok. Kepala segi enam dapat digunakan dengan kunci pas ujung terbuka, kunci pas kotak, soket ratchet, dan penggerak tumbukan — inventaris alat ini bersifat universal.

Ada perbedaan yang patut dipertahankan antara a baut segi enam dan sebuah sekrup tutup segi enam . Keduanya memiliki kepala enam sisi dan betis berulir eksternal, tetapi sekrup tutup hex dibuat dengan toleransi dimensi yang lebih ketat dan menyertakan permukaan mesin cuci di bawah kepala. Dalam praktiknya, baut segi enam adalah pilihan dominan untuk rakitan struktural dan konstruksi di mana mur menyediakan ulir kawin; sekrup tutup hex lebih disukai dalam aplikasi mesin presisi di mana pengikat berulir langsung ke lubang yang disadap. Ketika lembar spesifikasi bertuliskan "baut kepala hex", hal tersebut hampir selalu mengacu pada kategori yang lebih luas — namun mengonfirmasi kelas toleransi sebelum memesan akan mencegah masalah kesesuaian hilir.

Satu perbedaan lebih lanjut: baut hex eksternal untuk aplikasi industri digerakkan dari bagian luar kepala, tidak seperti sekrup tutup kepala soket yang penggeraknya berada di dalam. Hal ini penting dalam perakitan apa pun yang ruang aksesnya terbatas namun penggunaan alat dari samping dapat dilakukan — struktur baja dan subframe otomotif adalah contoh paling jelas.

Sistem Standar: Dibandingkan DIN, ISO, dan ASME

Tiga kelompok standar mengatur sebagian besar baut kepala hex dalam rantai pasokan global. Memilih di antara keduanya bukanlah keputusan estetis — hal ini memengaruhi ukuran kunci pas, jarak ulir, kelas toleransi, dan kemampuan pertukaran lintas batas.

Sistem DIN dan ISO tumpang tindih secara signifikan dalam geometri, namun keduanya tidak identik. Contoh praktis: baut M10 berdasarkan DIN 933 dirancang untuk kunci pas 17 mm, sedangkan ukuran nominal yang sama menurut ISO 4017 menggunakan kunci pas 16 mm. Perbedaan satu milimeter tersebut tidak relevan di bengkel dengan set kunci pas lengkap — namun hal ini dapat menyebabkan penundaan pemasangan di lokasi kerja besar yang inventaris perkakasnya distandarisasi. Untuk pengadaan internasional, menetapkan ISO adalah pilihan yang lebih aman, karena ISO memberikan sinyal harapan interoperabilitas dengan jelas kepada pemasok di negara mana pun.

Sistem ASME menggunakan diameter nominal berbasis inci dan profil ulir Unified National Coarse (UNC) atau Fine (UNF). Dalam konstruksi Amerika Utara dan khususnya dalam perbautan flensa minyak dan gas — di mana kualitas material ASTM bersinggungan dengan standar dimensi ASME — sistem ini tetap menjadi standar. Pembeli yang mengambil sumber dari Tiongkok untuk proyek di Amerika Utara harus secara eksplisit menyebutkan ASME B18.2.1 pada pesanan pembelian, karena pabrikan Tiongkok secara default menggunakan metrik DIN/ISO kecuali diinstruksikan sebaliknya.

Pemilihan Kelas Bahan dan Kekuatan

Materi dan nilai adalah keputusan terpisah yang menggabungkan satu sama lain. Bahan menentukan ketahanan korosi dasar dan komposisi unsur; tingkatan (dan perlakuan panas terkaitnya) menentukan batas atas kinerja mekanis. Memilih kombinasi yang salah di kedua arah – spesifikasi yang berlebihan akan menambah biaya yang tidak perlu, dan spesifikasi yang terlalu rendah akan menimbulkan risiko kegagalan – adalah salah satu kesalahan pengadaan yang paling umum dalam pengikatan industri.

Baja karbon kelas 8,8 mencakup sebagian besar kasus penggunaan industri. Bahan ini menawarkan kekuatan tarik sebesar 800 MPa dengan keuletan yang memadai, mudah diperoleh secara global, dan memiliki biaya yang dapat diprediksi. Grade 10.9 mencakup gambaran di mana beban awal yang lebih tinggi diperlukan dalam sambungan kompak — komponen suspensi otomotif dan penutup girboks adalah contohnya. Kelas 12.9 dicadangkan untuk aplikasi yang benar-benar kritis dan bertekanan tinggi; keuletannya yang lebih rendah dibandingkan 8,8 berarti lebih sensitif terhadap torsi pemasangan yang tidak tepat, sehingga memerlukan kontrol perakitan yang lebih ketat.

Nilai tahan karat memperdagangkan kekuatan tarik untuk ketahanan terhadap korosi. A4-80 (316 tahan karat) memiliki kapasitas 800 MPa — setara dengan baja karbon 8,8 — namun mempertahankan kinerja tersebut tanpa batas waktu di lingkungan kaya klorida di mana baut baja karbon berlapis seng akan menimbulkan korosi pada lapisannya dalam waktu beberapa bulan. Dalam konstruksi kelautan dan pesisir, perhitungan biaya jangka panjang hampir selalu mengutamakan baja tahan karat dibandingkan penggantian pengencang baja karbon berulang kali.

Pilihan Perawatan Permukaan dan Kapan Menggunakannya

Perawatan permukaan adalah lapisan pertahanan lingkungan dari baut kepala hex. Bahkan baja dengan kualitas yang benar akan menimbulkan korosi sebelum waktunya jika perlindungan permukaan tidak sesuai dengan lingkungan pengoperasian. Pertukaran inti adalah antara ketebalan lapisan (yang mempengaruhi kesesuaian dimensi), kinerja korosi, dan biaya.

• Seng berlapis listrik (seng cerah / BZP) — perlakuan komersial standar untuk aplikasi dalam ruangan atau terlindung. Biasanya tebalnya 5–12 µm. Hemat biaya dan tersedia secara luas, namun menawarkan perlindungan terbatas di lingkungan basah atau luar ruangan. Cocok untuk baut kelas 8.8 pada struktur baja tertutup dan mesin umum.
• Galvanisasi hot-dip (HDG) — seng diaplikasikan melalui perendaman, menghasilkan lapisan 45–85 µm yang mengikat secara metalurgi ke baja. Memberikan perlindungan luar ruangan yang tahan lama selama beberapa dekade. Lapisan tebal memerlukan kelonggaran toleransi ulir (biasanya kelas 6AZ/6H) agar tetap pas dengan mur standar. Digunakan secara luas dalam konstruksi, infrastruktur, dan peralatan pertanian.

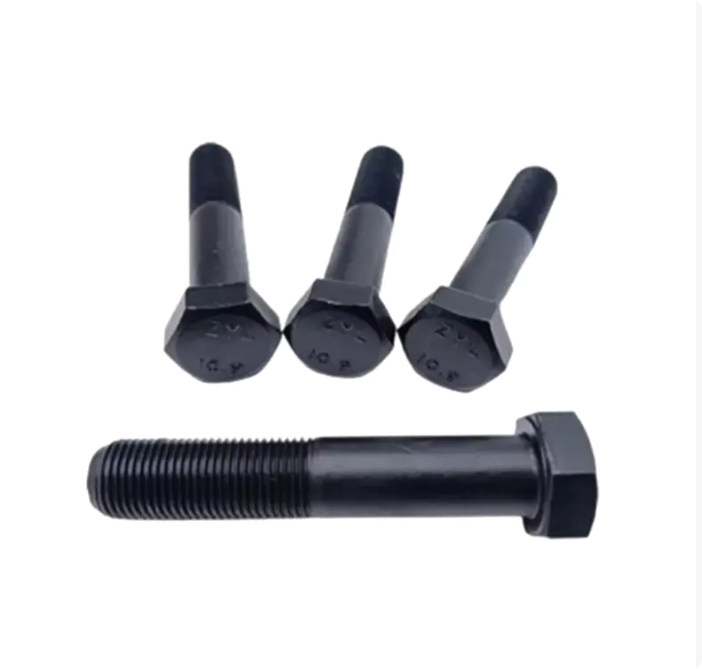

• Oksida hitam — lapisan konversi yang menawarkan ketahanan korosi ringan dan mengurangi pantulan cahaya. Terutama digunakan pada interior dan perkakas otomotif yang mengutamakan estetika daripada perlindungan korosi jangka panjang. Selalu diaplikasikan dengan minyak atau lilin tambahan.
• Dacromet/geometri — lapisan seng-aluminium berbahan dasar air yang diaplikasikan pada ukuran 8–12 µm, menawarkan ketahanan terhadap korosi yang sebanding dengan galvanisasi hot-dip dengan ketebalan yang sangat kecil. Tidak mempengaruhi kecocokan ulir, menjadikannya perawatan permukaan yang disukai untuk baut bermutu tinggi (10,9, 12,9) di mana dampak dimensi HDG tidak dapat diterima. Banyak ditentukan dalam otomotif dan energi angin.

Untuk perincian lebih rinci tentang pemilihan lapisan berdasarkan lingkungan dan substrat, lihat jenis perawatan permukaan baut dan panduan pemilihan mencakup setiap opsi terhadap kondisi operasi tertentu. Satu pasangan yang harus dihindari: galvanisasi hot-dip pada baut kelas 12.9. Proses pengawetan sebelum galvanisasi menimbulkan risiko penggetasan hidrogen pada baja berkekuatan tinggi – kombinasi yang telah menyebabkan kegagalan lapangan pada sambungan penahan beban.

Jika ketahanan terhadap getaran maksimum diperlukan bersamaan dengan perlindungan terhadap korosi, baut flensa heksagonal untuk lingkungan getaran tinggi mengintegrasikan flensa pendistribusi beban langsung ke geometri kepala, sehingga mengurangi ketergantungan pada mesin cuci permukaan yang dapat rusak seiring waktu.

Aplikasi Industri: Konstruksi, Otomotif, Kelautan, dan Mesin

Geometri pengikat dasar yang sama melayani tuntutan yang sangat berbeda di berbagai industri. Memahami kebutuhan setiap sektor akan mencegah kesalahan spesifikasi ketika tim pengadaan mencari beberapa jenis proyek secara bersamaan.

Konstruksi dan infrastruktur sipil mengkonsumsi volume baut kepala hex terbesar secara global. Sambungan baja struktural pada gedung, jembatan, dan menara diatur oleh ASTM F3125 (yang mencakup grade A325 dan A490 sebelumnya) di Amerika Utara, atau EN 14399 di Eropa. Ini bukan baut heksagonal umum — baut ini diproduksi dan diuji sebagai pengencang struktural dengan beban bukti yang terdokumentasi dan persyaratan mesin cuci yang diperkeras. Sektor konstruksi juga menggunakan baut hex kelas 8,8 standar dalam jumlah besar untuk sambungan sekunder, bekisting, dan pemasangan peralatan di mana spesifikasi baut struktural tidak diperlukan.

Perakitan otomotif menentukan baut kepala segi enam pada tingkat komponen — dudukan mesin, subframe suspensi, rumah transmisi, dan pembawa kaliper rem semuanya memiliki spesifikasi torsi presisi yang mengasumsikan tingkat baut dan perlakuan permukaan yang diketahui. Grade 10.9 adalah pilihan dominan untuk sambungan powertrain dan sasis. Pelapisan dacromet lebih disukai karena menjaga presisi dimensi, tahan terhadap siklus termal lingkungan di bawah atap, dan menghindari risiko penggetasan hidrogen yang terkait dengan pelapisan listrik pada baja berkekuatan tinggi.

Aplikasi kelautan dan lepas pantai menerapkan tuntutan korosi yang paling agresif. Semprotan garam, kelembapan konstan, dan pengotoran biologis menyerang baja karbon dengan cepat. Baja tahan karat A4-80 (kelas 316) adalah spesifikasi standar untuk perangkat keras dek terbuka, flensa pipa, dan perlengkapan lambung kapal. Untuk aplikasi bawah laut atau yang melibatkan kontak logam berbeda, baja tahan karat dupleks atau paduan eksotik mungkin diperlukan — namun untuk sebagian besar pekerjaan kelautan di atas permukaan air, baut kepala segi enam A4-80 dengan finishing pasif memberikan masa pakai yang diperlukan tanpa biaya berlebihan.

Mesin industri mencakup rentang kebutuhan terluas. Rangka fabrikasi dan peralatan umum menggunakan grade 8.8 dengan pelapisan seng. Rakitan siklus tinggi atau getaran tinggi — kompresor, kipas, rumah pompa — mendapat manfaat dari varian flensa atau pasangan mur torsi yang ada agar tidak mudah lepas. Peralatan presisi mungkin memerlukan tingkat 12,9 untuk mencapai gaya penjepitan yang dibutuhkan pada sambungan dengan panjang pengikatan baut terbatas.

Faktor Kunci Pengadaan dan Verifikasi Mutu

Baut kepala segi enam hanya dapat diandalkan jika proses yang memproduksinya. Pengadaan barang yang didorong oleh harga dan tidak melakukan dokumentasi akan menciptakan kesenjangan ketertelusuran — dan dalam industri di mana kegagalan pengikat menimbulkan tanggung jawab, kesenjangan dalam jejak kertas sama bermasalahnya dengan kesenjangan dalam logam itu sendiri.

Tiga dokumen harus menyertai setiap pesanan pengikat industri: a laporan pengujian bahan (MTR) mengkonfirmasikan komposisi kimia dan hasil uji mekanis untuk tempat produksi; sebuah laporan inspeksi dimensi memverifikasi geometri kepala, bentuk benang, dan toleransi panjang; dan pabrikan Sertifikat ISO 9001:2015 memastikan bahwa sistem manajemen mutu yang menghasilkan baut telah diaudit dan terkini. Pemasok yang tidak dapat menyediakan ketiganya berdasarkan permintaan tidak boleh berada dalam rantai pasokan untuk aplikasi penting.

Penandaan kepala memberikan pemeriksaan visual yang cepat. Pada baut metrik, nilai (8.8, 10.9, 12.9) dicap di bagian atas kepala, bersama dengan tanda identifikasi pabrikan. Pada baut imperial, nilai SAE ditandai dengan garis radial: Kelas 5 menunjukkan tiga garis, Kelas 8 menunjukkan enam. Tidak adanya penandaan pada baut yang dijual dengan kualitas Grade 8 atau 10.9 merupakan cacat yang didiskualifikasi — artinya baut tidak diproduksi sesuai grade, atau proses penandaan gagal dalam kendali mutu.

Menentukan kelas benang pada pesanan pembelian adalah detail yang membedakan pembeli berpengalaman dan pemula. Thread metrik ISO defaultnya adalah kelas toleransi 6g (eksternal) dan 6H (internal) untuk penggunaan tujuan umum. Kelas yang lebih ketat (4g/4H atau 5g/5H) tersedia untuk penyesuaian presisi namun menambah biaya dan memperpanjang waktu tunggu. Kelas yang lebih longgar (8g) terkadang digunakan pada baut galvanis hot-dip untuk mengakomodasi ketebalan lapisan — tetapi harus dipasangkan dengan mur besar yang sesuai untuk memastikan pengikatan yang tepat.

Terakhir, keputusan berpasangan itu penting. Itu panduan pemasangan mur dan ring mencakup prinsip bahwa ring, ring kunci, dan mur harus sesuai dengan kualitas dan finishing baut yang disertakan. Memasang baut Kelas 8 dengan mur Kelas 2 menimbulkan titik lemah pada ulir mur; mencampur baut berlapis seng dengan mur yang tidak dilapisi mempercepat korosi galvanik pada antarmuka sambungan. Rakitan pengikat berfungsi sebagai suatu sistem — setiap komponen dalam sistem tersebut berhak mendapatkan disiplin spesifikasi yang sama yang diterapkan pada baut itu sendiri.
