Mur dan Mesin Cuci Pegas: Jenis, Bahan & Panduan Pemilihan Anti Getaran

Baut yang kendor karena getaran tidak akan terlihat dengan sendirinya. Kegagalannya terjadi secara bertahap, lalu sekaligus. Untuk insinyur yang menentukan rakitan pengikat pada motor, rangka kendaraan, rumah kipas, dan mesin industri, kombinasi dari mur dan mesin cuci pegas adalah salah satu metode yang paling hemat biaya dan terbukti secara luas dalam mempertahankan gaya penjepit di bawah beban dinamis. Artikel ini membahas cara kerja kombinasi tersebut, jenis mana yang sesuai dengan aplikasi apa, cara mencocokkan material dengan lingkungan, dan perawatan permukaan apa yang memperpanjang masa pakai di lapangan.

Bagaimana Mur dan Mesin Cuci Pegas Bekerja Sama

Mur saja, yang dijalin ke baut dan diputar sesuai spesifikasi, menciptakan gaya penjepit yang menyatukan sambungan. Masalahnya adalah getaran menyebabkan gerakan mikro di antara benang-benang yang berpasangan. Seiring waktu, gerakan lateral kecil ini mengurangi beban awal, dan mur terlepas — seringkali tanpa tanda yang terlihat hingga sambungan rusak.

Mesin cuci pegas berada di antara mur dan permukaan bantalan. Saat mur dikencangkan, mur akan menekan mesin cuci. Saat getaran mencoba mengendurkan mur, energi elastis yang disimpan mesin cuci menahan putaran mundur dengan mendorong bagian bawah mur. Hasilnya adalah preload yang dipertahankan sehingga hanya sebuah mur yang tidak dapat dipertahankan dalam kondisi dinamis.

Ini bukanlah pasangan yang berlebihan. Mur memberikan kekuatan penjepitan dan perpindahan beban; mesin cuci pegas menyediakan mekanisme retensi pramuat. Bersama-sama mereka memenuhi kedua persyaratan sambungan mekanis yang andal: kekuatan penjepitan awal dan kinerja anti-pelonggaran yang berkelanjutan . Untuk tim pengadaan yang mencari rakitan pengikat lengkap, memilih kedua komponen dari satu pemasok yang memahami interaksi ini — seperti meninjau keseluruhan rangkaian produk mur dan ring dari produsen pengikat khusus — menyederhanakan spesifikasi dan memastikan kompatibilitas dimensi.

Jenis Mur yang Digunakan pada Rakitan Rawan Getaran

Tidak semua mur memiliki ketahanan getaran yang sama, dan pilihan yang tepat bergantung pada besaran beban, frekuensi perakitan, dan tingkat keparahan lingkungan getaran.

• Kacang heksagonal (hex standar dan berat): Jenis yang paling umum, digunakan pada aplikasi industri umum, konstruksi, dan mekanis. Mur segi enam yang berat memiliki permukaan bantalan yang lebih lebar dan pengikatan ulir yang lebih besar, sehingga lebih disukai untuk sambungan struktural beban tinggi. Mereka adalah pasangan standar untuk ring pegas di sebagian besar spesifikasi perakitan.

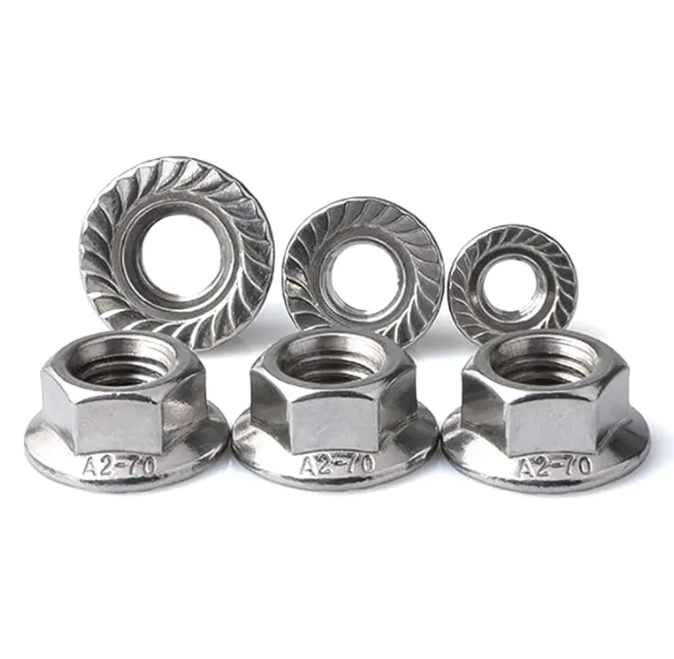

• Kacang flensa: Menggabungkan permukaan bantalan lebar terintegrasi yang mendistribusikan beban penjepitan ke area yang lebih luas. Berguna jika bahan dasarnya lembut atau jika posisi mesin cuci pegas sulit dilakukan selama perakitan.
• Mur pengunci nilon: Berisi sisipan nilon yang berubah bentuk terhadap ulir baut, sehingga menciptakan penguncian berbasis gesekan. Cocok untuk beban getaran yang lebih ringan dan rakitan yang tidak sering dibongkar. Tidak seperti mesin cuci pegas, mekanisme pengunciannya akan menurun jika digunakan berulang kali.
• Kacang sayap: Dirancang untuk mengencangkan dengan tangan pada aplikasi yang memerlukan pelepasan sering. Biasanya tidak digunakan dengan ring pegas dalam skenario getaran tinggi, namun umum digunakan pada rakitan pemeliharaan beban rendah.

Untuk sebagian besar aplikasi yang kritis terhadap getaran — motor, pompa, subframe kendaraan, peralatan HVAC — itu mur heksagonal kelas 8 atau kelas 10 dipasangkan dengan mesin cuci pegas standar atau tugas berat tetap menjadi standar industri. Mur kelas 4 dicadangkan untuk aplikasi tugas ringan dan getaran rendah di mana biaya adalah pendorong utama.

Jenis Mesin Cuci Pegas dan Kapan Menggunakannya masing-masing

Mesin cuci pegas bukanlah produk tunggal. Tiga tipe utama memiliki karakteristik mekanis berbeda yang membuatnya cocok untuk kondisi pembebanan berbeda.

• Mesin cuci pegas standar (terpisah): Tipe yang paling banyak digunakan. Perpecahan heliks pada mesin cuci menciptakan dua ujung tajam yang menggigit mur dan permukaan bantalan, menambah ketahanan gesekan di samping beban awal elastis. Efektif pada mesin umum, penutup listrik, dan aplikasi non-powertrain otomotif. Tersedia dalam ukuran M3 hingga M48 dengan GB/T 94.1 dan spesifikasi DIN 127 yang setara.
• Mesin cuci pegas tugas berat: Penampang lebih tebal dan kecepatan pegas lebih tinggi dibandingkan mesin cuci standar. Digunakan ketika beban awal baut tinggi dan lingkungan getarannya parah — kompresor, mesin industri berat, dan sambungan baja struktural terkena beban dinamis. Mesin cuci ini mempertahankan pramuat dalam kondisi di mana mesin cuci standar akan menjadi rata dan kehilangan efektivitasnya.
• Mesin cuci pegas bergelombang (gelombang): Beberapa undulasi bentuk gelombang didistribusikan di sekitar lingkar mesin cuci. Mereka memberikan distribusi beban yang lebih halus dan seragam daripada mesin cuci terpisah dan lebih disukai dalam instrumen presisi, elektronik, dan rakitan mekanis ringan di mana bekas gigitan yang ditinggalkan oleh mesin cuci terpisah tidak dapat diterima pada permukaan bantalan.

Baja Karbon vs. Baja Tahan Karat: Memilih Bahan yang Tepat

Pemilihan material untuk mur dan ring pegas didorong oleh tiga faktor: kebutuhan kekuatan, paparan lingkungan, dan biaya.

Baja karbon adalah default untuk aplikasi industri dan konstruksi umum. Ini menawarkan kekuatan tarik tinggi dengan biaya rendah dan tersedia dalam berbagai tingkatan (4, 8, 10). Keterbatasannya adalah kerentanan terhadap korosi — tanpa perawatan permukaan, pengencang baja karbon akan berkarat di lingkungan lembab atau luar ruangan. Untuk mesin dalam ruangan, penutup tertutup, dan lingkungan kering, baja karbon dengan lapisan galvanis atau fosfat adalah pilihan yang praktis dan ekonomis.

Baja tahan karat 304 adalah kelas standar tahan korosi, cocok untuk peralatan pemrosesan makanan, aplikasi arsitektur, struktur pantai, dan lingkungan basah secara umum. Ia menawarkan ketahanan korosi yang baik di sebagian besar kondisi atmosfer dan bersifat non-magnetik, yang penting dalam aplikasi listrik tertentu. Keuntungannya adalah kekerasan yang lebih rendah dibandingkan dengan baja karbon yang diberi perlakuan panas — ring pegas baja tahan karat umumnya dirancang untuk beban yang lebih ringan hingga sedang.

Baja tahan karat 316 menambahkan molibdenum ke dalam paduan, secara signifikan meningkatkan ketahanan terhadap korosi yang disebabkan oleh klorida (air garam, paparan bahan kimia). Standar ini diperuntukkan untuk perangkat keras kelautan, peralatan lepas pantai, pabrik pengolahan bahan kimia, dan infrastruktur pesisir dimana 304 pada akhirnya akan mengalami pit dan gagal. Biaya yang lebih tinggi dibandingkan 304 kira-kira 20–30%, dan sepenuhnya dibenarkan oleh lingkungan.

Kesalahan umum adalah menentukan mur baja tahan karat dengan ring pegas baja karbon, atau sebaliknya, tanpa mempertimbangkan kompatibilitas galvanis. Dalam lingkungan basah, logam-logam berbeda yang bersentuhan akan mempercepat korosi pada material yang kurang mulia. Cocokkan bahan di seluruh rakitan pengikat lengkap.

Perawatan Permukaan: Menyesuaikan Hasil Akhir dengan Lingkungan

Untuk pengencang baja karbon, perawatan permukaan bukanlah suatu pilihan — hal ini menentukan masa pakai. Tiga perawatan paling umum masing-masing sesuai dengan tingkat paparan yang berbeda.

• Seng galvanisasi (dilapisi listrik atau hot-dip): Perawatan standar untuk penggunaan di dalam dan luar ruangan ringan. Seng berlapis memberikan perlindungan moderat dengan biaya rendah dan cocok untuk sebagian besar aplikasi industri dan konstruksi umum di lingkungan non-agresif. Galvanisasi hot-dip menawarkan lapisan yang lebih tebal dengan daya tahan luar ruangan yang lebih baik namun dapat mempengaruhi toleransi benang pada pengencang yang lebih kecil.
• Lapisan Dacromet: Lapisan serpihan seng-aluminium berbahan dasar air yang diaplikasikan pada suhu rendah. Ini mengungguli seng berlapis listrik dalam ketahanan terhadap semprotan garam dengan faktor lima hingga sepuluh, menjadikannya perawatan khusus untuk komponen bagian bawah bodi otomotif, perangkat keras jembatan, dan pengencang struktural luar ruangan. Dacromet juga bebas dari risiko penggetasan hidrogen, yang penting untuk baut dan mur berkekuatan tinggi (kelas 10).
• Menghitam (oksida hitam): Lapisan konversi yang memberikan perlindungan minimal terhadap korosi tetapi mengurangi reflektifitas dan biasanya digunakan dalam kombinasi dengan minyak atau lilin. Umum pada peralatan optik, mesin presisi, dan aplikasi yang memerlukan penampilan dan ketahanan karat ringan. Tidak cocok untuk lingkungan luar ruangan atau basah tanpa lapisan pelindung tambahan.

Untuk aplikasi luar ruangan dan lingkungan dengan kelembapan tinggi, paparan bahan kimia, atau udara asin, hierarki pemilihannya jelas: baja tahan karat sebagai pilihan pertama, baja karbon berlapis Dacromet sebagai alternatif yang hemat biaya, dan galvanisasi standar hanya jika paparannya benar-benar ringan. Menentukan perawatan yang salah adalah salah satu penyebab paling umum kegagalan pengikat dini pada instalasi lapangan.

Skenario Aplikasi: Dimana Kombinasi Ini Berkinerja Terbaik

Pasangan mur-dan-pegas-mesin cuci mencakup berbagai industri, namun nilainya paling menonjol dalam tiga kategori penerapan.

Motor dan mesin berputar: Motor listrik, pompa, dan kipas menghasilkan getaran berkelanjutan pada frekuensi yang konsisten. Pengencang yang mengamankan dudukan motor, kotak terminal, dan rumah bantalan berada di bawah beban siklik yang konstan. Washer pegas standar dengan mur heksagonal kelas 8 adalah spesifikasi perakitan di sebagian besar pedoman pabrikan motor karena kombinasi ini memiliki kinerja yang telah terbukti di lapangan selama puluhan tahun dalam kondisi ini.

Kendaraan dan peralatan transportasi: Sambungan sasis, titik pemasangan suspensi, braket knalpot, dan pemasangan panel bodi semuanya beroperasi di lingkungan dengan getaran tinggi dengan perputaran suhu dan guncangan yang disebabkan oleh jalan raya. OEM otomotif dan pemasok tingkat 1 menentukan ring pegas secara ekstensif pada sambungan baut non-torsi terhadap hasil. Bagi manajer pengadaan yang mencari pengencang untuk perakitan kendaraan atau aplikasi purnajual, memastikan dimensi ring pegas disesuaikan dengan tingkat mur dan ukuran baut sama pentingnya dengan pemilihan material.

Konstruksi industri dan baja struktural: Sambungan baja yang dibaut pada bangunan industri, platform, dan penyangga peralatan mendapat manfaat dari ring pegas tugas berat ketika struktur terkena getaran operasional dari mesin di dekatnya, beban angin, atau aktivitas seismik. Dalam aplikasi ini, baut struktural berkekuatan tinggi yang dipasangkan dengan mur dan ring yang ditentukan dengan benar membentuk rakitan sambungan lengkap yang dirancang oleh insinyur struktur.

Sumber dan Spesifikasi: Apa yang Harus Diperiksa Sebelum Memesan

Mur dan mesin cuci pegas adalah item katalog, tetapi item katalog sangat bervariasi dalam kualitas sebenarnya. Saat menentukan pengadaan produksi atau pemeliharaan, verifikasi hal berikut sebelum melakukan pemesanan volume.

Pertama, konfirmasikan sertifikat material. Mur baja karbon kelas 8 dan mur baja tahan karat 304 terlihat identik di rak; sertifikat tersebut menegaskan komposisi bahan sebenarnya dan sifat mekanik. Produsen terkemuka menyediakan laporan pengujian material sebagai standar. Kedua, periksa kesesuaian dimensi dengan standar yang relevan — DIN 934 untuk mur heksagonal, DIN 127 untuk washer pegas terpisah, atau spesifikasi ISO/ANSI yang setara untuk aplikasi Anda. Ketiga, untuk bagian yang permukaannya dirawat, mintalah hasil uji semprotan garam. Pengikat berlapis Dacromet yang mengklaim tahan terhadap semprotan garam selama 480 jam harus memiliki data pengujian untuk membuktikannya.

Untuk aplikasi OEM yang memerlukan dimensi khusus, kombinasi tingkat tertentu, atau perawatan permukaan khusus, bekerja samalah dengan produsen yang menawarkan Layanan kustomisasi pengikat OEM dan ODM memastikan spesifikasi perakitan dapat dipenuhi tanpa kompromi. Produk katalog standar mencakup sebagian besar aplikasi; kasus tepi adalah ketika kemampuan kustomisasi menjadi faktor penentu dalam pemilihan pemasok.
