Mengapa Nomor Kelas Baut Sebenarnya Memberitahu Anda Rumus Kekuatannya

Kelas properti dua digit yang dicetak pada setiap kepala baut berkekuatan tinggi tidak sembarangan — kelas ini mengkodekan dua sifat mekanis dalam satu penandaan. Ambil kelas 10,9 sebagai contoh: angka pertama, 10, menunjukkan kekuatan tarik minimum sebesar 1.000 MPa, sedangkan angka setelah desimal, 9, mewakili rasio luluh terhadap tarik sebesar 0,9, sehingga menghasilkan kekuatan luluh minimum sebesar 900 MPa. Grade 8.8 mengikuti logika yang sama — tarik 800 MPa, luluh 640 MPa. Sistem ini, yang distandarisasi berdasarkan ISO 898-1 dan selaras dengan GB/T 3098.1 Tiongkok, berarti para insinyur dapat membaca parameter penahan beban langsung dari penandaan kepala tanpa merujuk pada lembar data terpisah.

Untuk sambungan struktur baja, dua tingkatan yang ditentukan pada GB/T 1228 dan GB/T 3632 adalah 8,8 dan 10,9. Grade 10.9 menghasilkan kapasitas tarik sekitar 30% lebih besar dibandingkan 8.8 dengan harga premium 25–40% — sebuah trade-off yang masuk akal pada rangka bertingkat tinggi, atap bentang panjang, dan platform industri berat di mana pengurangan jumlah baut juga mengurangi jumlah lubang yang dibor dan mempertahankan penampang anggota. Sebaliknya, grade 8.8 tetap menjadi standar untuk fabrikasi struktur umum: hemat biaya, tersedia secara luas dalam semua ukuran standar dari M12 hingga M36, dan cukup untuk sebagian besar sambungan balok-ke-kolom di bawah beban sedang.

Satu klarifikasi penting: nilai lebih tinggi tidak selalu berarti lebih baik. Ketika kekuatan meningkat, ketangguhan menurun dan sensitivitas terhadap penggetasan hidrogen meningkat. Memilih grade 10.9 dimana 8.8 memadai akan menambah biaya dan meningkatkan risiko korosi tegangan di lingkungan korosif. Pendekatan yang benar adalah dengan mencocokkan kelas properti dengan perhitungan beban sambungan dan faktor keamanan dalam desain struktur – jangan terlalu menentukan secara spesifik demi kepastian.

Geser Heksagonal vs. Torsional Besar: Memilih Jenis Sambungan yang Tepat untuk Proyek Anda

Struktur Baja Baut Kekuatan Tinggi hadir dalam dua konfigurasi utama untuk penggunaan struktural berdasarkan standar nasional Tiongkok, dan pilihan di antara keduanya memengaruhi kecepatan pemasangan, biaya, dan hasil kendali mutu lebih dari yang awalnya disadari oleh sebagian besar insinyur.

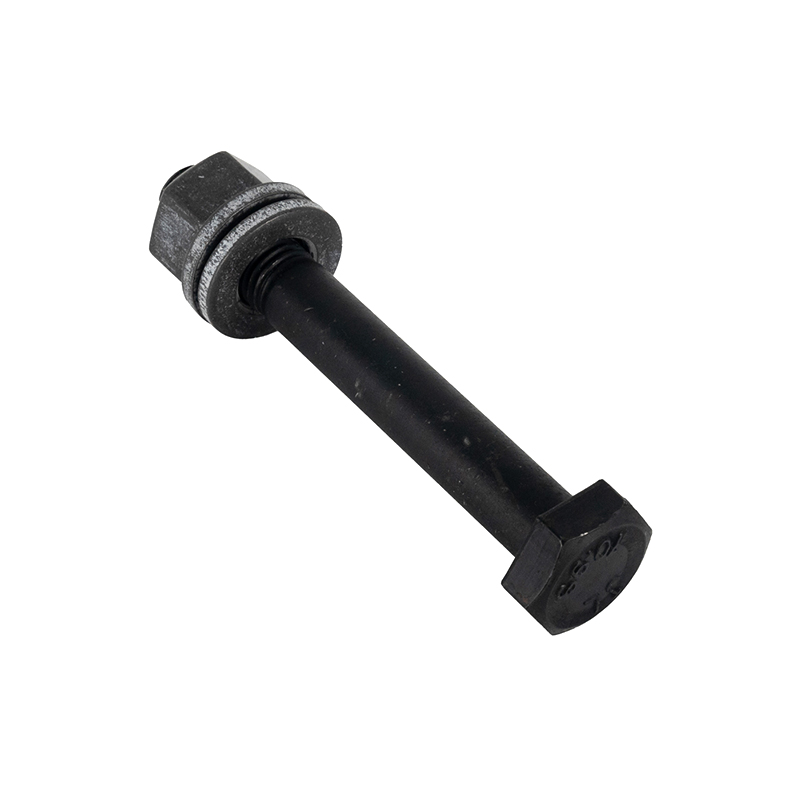

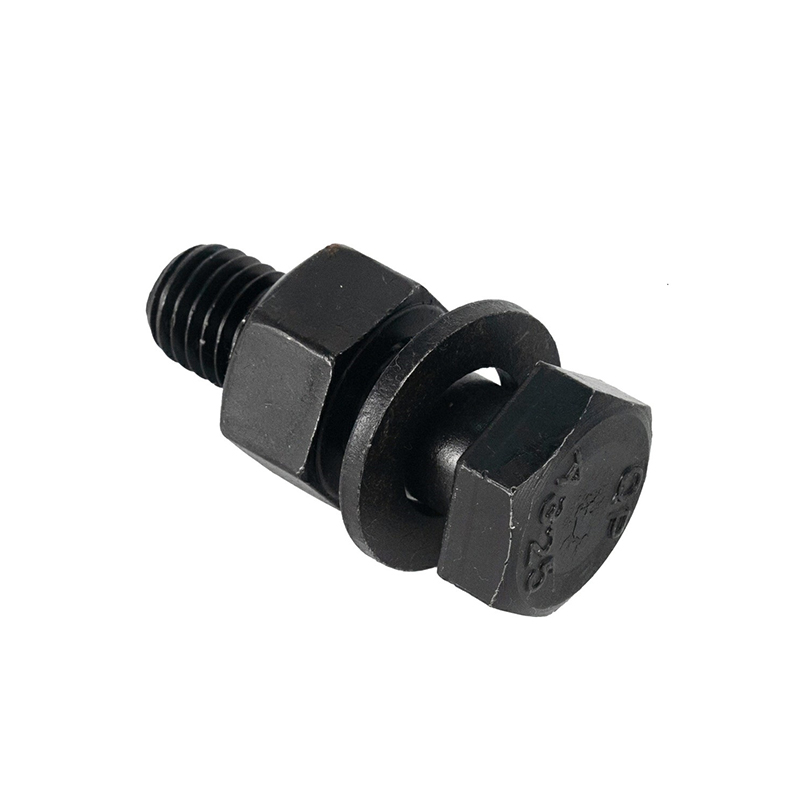

Baut Kekuatan Tinggi Heksagonal Besar (GB/T 1228)

Baut heksagonal besar adalah jenis yang lebih tradisional dan digunakan bersama mur yang serasi dan ring yang diperkeras. Pra-ketegangan dicapai dengan menerapkan torsi yang dikalibrasi melalui kunci momen. Hal ini memberikan kontrol yang presisi kepada pemasang, sehingga cocok untuk sambungan yang memikul beban dinamis — balok penopang derek, dek jembatan, dan struktur yang terkena getaran atau tekanan siklik. Metode kontrol torsi memerlukan kepatuhan yang ketat terhadap spesifikasi: torsi yang kurang menyebabkan pra-tarik yang tidak mencukupi, sedangkan torsi yang berlebihan berisiko patahnya baut atau pelepasan ulir. Untuk proyek besar, kalibrasi kunci momen harus diverifikasi setiap hari.

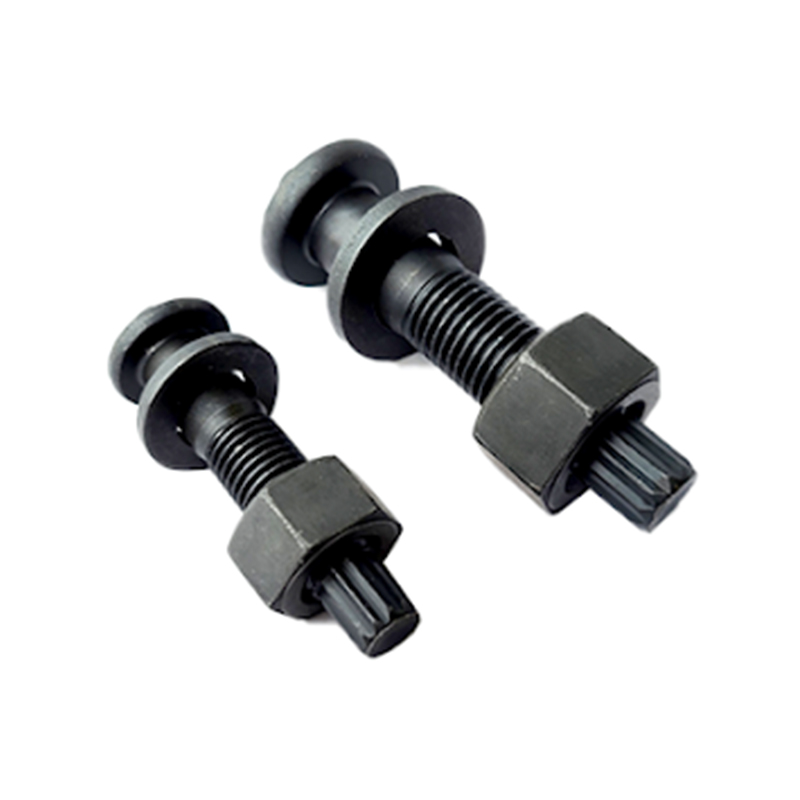

Baut Kekuatan Tinggi Geser Torsional (GB/T 3632)

Baut geser torsional memiliki pintail di ujung betis. Selama pemasangan, kunci pas listrik khusus memegang mur dan pintail secara bersamaan. Saat pengencangan berlangsung, pintail akan terpotong pada alur berbahaya yang telah dirancang sebelumnya tepat ketika baut mencapai tegangan awal yang ditentukan — sehingga menghilangkan kebutuhan akan pengukuran torsi. Pintail yang dicukur adalah konfirmasi visual bahwa pemasangan telah selesai dan benar. Mekanisme yang dapat menunjukkan sendiri ini membuat baut geser torsi jauh lebih cepat untuk diperiksa di lapangan dan mengurangi ketergantungan pada keterampilan operator. Mereka lebih disukai di gedung-gedung bertingkat tinggi dan struktur baja bentang besar di mana efisiensi pemasangan secara langsung mempengaruhi jadwal konstruksi.

Keuntungan praktisnya sangat mudah: harga baut geser torsional lebih mahal dan memerlukan kunci pas listrik khusus. Jika kunci pas tidak berfungsi di lokasi, pekerjaan terhenti. Baut heksagonal besar lebih kompatibel secara universal dengan perkakas standar dan merupakan pilihan yang lebih baik ketika ketersediaan perkakas tidak pasti atau ketika desain sambungan memerlukan torsi ulang selama konstruksi bertahap.

Apa yang Sebenarnya Dilakukan Quenching dan Tempering pada Baut Baja — dan Mengapa Penting pada Sambungan Struktural

Ungkapan "quenched and tempered" muncul di hampir setiap spesifikasi baut berkekuatan tinggi, termasuk GB/T 1228, GB/T 3632, dan setara internasionalnya. Memahami apa yang sebenarnya dicapai oleh siklus perlakuan panas ini — alih-alih memperlakukannya sebagai klaim kualitas umum — akan membantu teknisi pengadaan menilai kemampuan pemasok dan menghindari kegagalan dalam sambungan penting.

Quenching melibatkan pemanasan baut hingga di atas 880–960°C (tergantung pada komposisi paduan) hingga elemen paduan seperti kromium, molibdenum, dan titanium larut sepenuhnya ke dalam matriks baja. Baut tersebut kemudian didinginkan dengan cepat dalam media cair, mengunci struktur mikro menjadi fase martensit yang keras namun rapuh. Pada tahap ini, baut memiliki kekerasan maksimum tetapi sangat rentan terhadap retak akibat tekanan. Proses tempering segera dilakukan: baut dipanaskan kembali hingga suhu 420–600°C untuk menghilangkan tekanan internal dan mengubah martensit yang rapuh menjadi struktur sorbit yang ditempa halus. Hal ini mengembalikan ketangguhan sekaligus mempertahankan peningkatan kekuatan yang dicapai selama pendinginan.

Temperatur tempering adalah variabel kunci yang menentukan keseimbangan akhir antara kekuatan dan ketangguhan. Untuk baut yang digunakan di lingkungan bersuhu rendah — struktur baja luar ruangan di iklim utara, misalnya — tempering harus menghasilkan struktur mikro yang dinilai pada tingkat 1–3,5 berdasarkan pemeriksaan metalografi, sehingga memastikan ketahanan benturan yang memadai pada kondisi di bawah nol. Untuk baut kelas 8.8 dengan diameter ulir melebihi M20, material baja paduan dan protokol pendinginan vakum diperlukan berdasarkan standar Tiongkok untuk menjamin kemampuan pengerasan yang memadai melalui penampang baut penuh.

Di Shanghai Soverchannel Industrial Co., Ltd. dan pabrik manufakturnya Nantong Jinzhai Hardware Co., Ltd., proses quenching dan tempering diintegrasikan ke dalam sistem inspeksi proses penuh yang dibangun berdasarkan pengalaman bertahun-tahun di industri pengikat otomotif — sebuah sektor di mana persyaratan kinerja baut bisa dibilang lebih ketat daripada kebanyakan aplikasi struktural. Disiplin metalurgi yang sama yang diterapkan pada pengencang tingkat otomotif diterapkan pada setiap Baut Kekuatan Tinggi Struktur Baja yang kami produksi, dari M12 hingga M36 pada tingkat kinerja 8,8 dan 10,9.

Bagaimana Pemilihan Diameter Baut Mempengaruhi Efisiensi Sambungan pada Sambungan Struktur Baja

Menentukan diameter baut yang benar bukan sekadar mencocokkan ukuran lubang pada pelat sambungan — hal ini secara langsung mempengaruhi kapasitas geser sambungan, luas penampang bersih bagian yang disambung, dan jumlah baut yang diperlukan untuk memindahkan beban desain. Dalam praktiknya, proyek mulai dari rangka baja industri ringan hingga rangka atap bentang panjang memerlukan pilihan diameter yang berbeda bahkan dalam kisaran M12–M36.

• M16 dan M20 adalah alat kerja struktur baja ringan - sambungan balok sekunder, purlin, penguat, dan pelat dasar kolom pada bangunan industri bertingkat rendah. M20 seringkali merupakan diameter minimum yang ditentukan oleh kode struktural untuk sambungan primer karena keseimbangan antara kapasitas dan biaya pengeboran lubang.
• M22 dan M24 mencakup rentang menengah: sambungan momen balok-ke-kolom utama pada rangka bertingkat, pelat ujung gelagar derek berat, dan struktur pemindah. Peralihan dari M20 ke M22 menambah sekitar 20% kapasitas geser per baut, yang secara signifikan dapat mengurangi jumlah baut di zona sambungan yang padat.
• M27 dan M30 digunakan dalam skenario beban tinggi — platform industri berat, struktur pendekatan jembatan, dan rangka ruang bentang besar. Pada diameter ini, kebutuhan torsi untuk pra-tarik meningkat secara signifikan, dan pemilihan alat menjadi pertimbangan logistik yang lebih signifikan di lokasi.
• M36 mewakili ujung atas kisaran standar dan biasanya disediakan untuk aplikasi baut jangkar, sambungan kolom yang sangat berat, atau sambungan di mana kendala akses membatasi jumlah baut yang secara fisik dapat masuk ke dalam geometri sambungan.

Salah satu faktor yang sering diabaikan adalah hubungan antara diameter baut dan ketebalan komponen struktur. Menambah diameter baut untuk mendapatkan kapasitas geser dapat menimbulkan masalah geseran punching pada pelat gusset atau pelat ujung yang lebih tipis, sehingga memerlukan penambahan ketebalan pelat atau kembali ke diameter yang lebih kecil dengan jumlah baut yang lebih banyak. Detailer struktural dan insinyur sambungan biasanya mengoptimalkan trade-off ini melalui perhitungan berulang daripada menetapkan diameter terbesar yang tersedia secara default.

Metode Pra-tarik untuk Baut Struktural Kekuatan Tinggi: Kontrol Torsi, Mur Putar, dan Indikator Ketegangan Langsung

Pencapaian pratarik baut yang benar inilah yang membedakan sambungan tipe gesekan kekuatan tinggi dengan sambungan bantalan sederhana. Pra-tarik menciptakan gaya penjepit antara permukaan baja yang disambung yang menghasilkan gesekan — dan gesekan inilah, bukan geser baut, yang memindahkan beban pada sambungan kritis slip. Berdasarkan GB/T 1228, ada tiga metode pemasangan yang diakui, masing-masing dengan implikasi kendali mutu yang berbeda.

Metode Kontrol Torsi

Pendekatan yang paling banyak digunakan untuk baut heksagonal besar. Kunci torsi yang dikalibrasi menerapkan nilai torsi yang telah dihitung sebelumnya yang diperoleh dari pengujian harian rakitan baut representatif menggunakan alat pemasangan sebenarnya. Hubungan antara torsi dan pratarik dipengaruhi oleh gesekan ulir, gesekan permukaan mur, dan pelumasan permukaan — itulah sebabnya nilai torsi harus divalidasi menggunakan lot pengikat dan konfigurasi pahat yang tepat yang dijadwalkan untuk pekerjaan hari itu, bukan diambil dari tabel umum.

Metode Mematikan Kacang

Semua baut pada sambungan pertama-tama dikencangkan hingga kondisinya pas — hambatan yang dirasakan oleh seseorang yang menggunakan kunci pas standar atau beberapa hentakan kunci pas tumbukan. Dari posisi yang pas, mur kemudian diputar dengan sudut tertentu (biasanya 1/3 hingga 2/3 putaran penuh tergantung pada panjang baut dan panjang pegangan). Metode ini dianggap lebih andal dibandingkan kontrol torsi pada beberapa aplikasi karena kurang sensitif terhadap variabilitas gesekan. Namun, diperlukan penandaan yang jelas pada posisi awal yang pas agar pengukuran sudut menjadi akurat.

Metode Indikasi Mandiri Geser Torsi (GB/T 3632)

Seperti disebutkan dalam perbandingan jenis baut di atas, kerusakan pintail pada alur geser yang telah direkayasa sebelumnya memberikan jaminan mekanis terhadap tegangan awal tanpa memerlukan pengukuran torsi atau pelacakan rotasi sudut. Pemeriksaan pasca pemasangan sangatlah mudah: semua baut dengan pintail utuh belum dikencangkan dengan benar. Setelah pemasangan, pengujian verifikasi menggunakan evaluasi non-destruktif atau pemeriksaan kalibrasi tegangan baut harus dilakukan pada sambungan kritis, khususnya di zona seismik atau struktur yang terkena pembebanan dinamis.

Pabrikan Baut Kekuatan Tinggi OEM dan Non-Standar: Ketika Ukuran Standar Kurang

Tidak semua sambungan struktur baja dapat diselesaikan dengan baut M20 atau M24 standar dari katalog. Proyek retrofit, perangkat keras koneksi yang dibuat khusus, sistem struktur berpemilik, dan peralatan industri khusus sering kali memerlukan pengencang yang berada di luar cakupan dimensi GB/T 1228 atau GB/T 3632. Di sinilah kemampuan manufaktur OEM dan non-standar menjadi pembeda sejati dan bukan klaim pemasaran.

Shanghai Soverchannel Industrial Co., Ltd. adalah produsen dan pabrik Baut Kekuatan Tinggi Struktur Baja OEM/ODM yang beroperasi melalui basis produksinya, Nantong Jinzhai Hardware Co., Ltd. Latar belakang perusahaan dalam pengencang otomotif sangat relevan di sini: industri otomotif secara rutin menuntut geometri pengikat non-standar yang kompleks — kepala flensa, bagian betis yang diperkecil, bentuk ulir khusus, dan toleransi dimensi yang ketat — tanpa toleransi terhadap penyimpangan properti mekanis. Disiplin teknik dan manufaktur tersebut ditransfer langsung ke penyesuaian pengikat struktural.

Struktur Baja Baut Kekuatan Tinggi Kemampuan khusus di Shanghai Soverchannel Industrial Co., Ltd. meliputi:

• Panjang shank non-standar dan panjang pegangan di luar rentang standar, untuk paket sambungan tebal atau aplikasi jangkauan yang lebih luas
• Pitch ulir khusus atau konfigurasi ulir parsial untuk persyaratan geometri sambungan tertentu

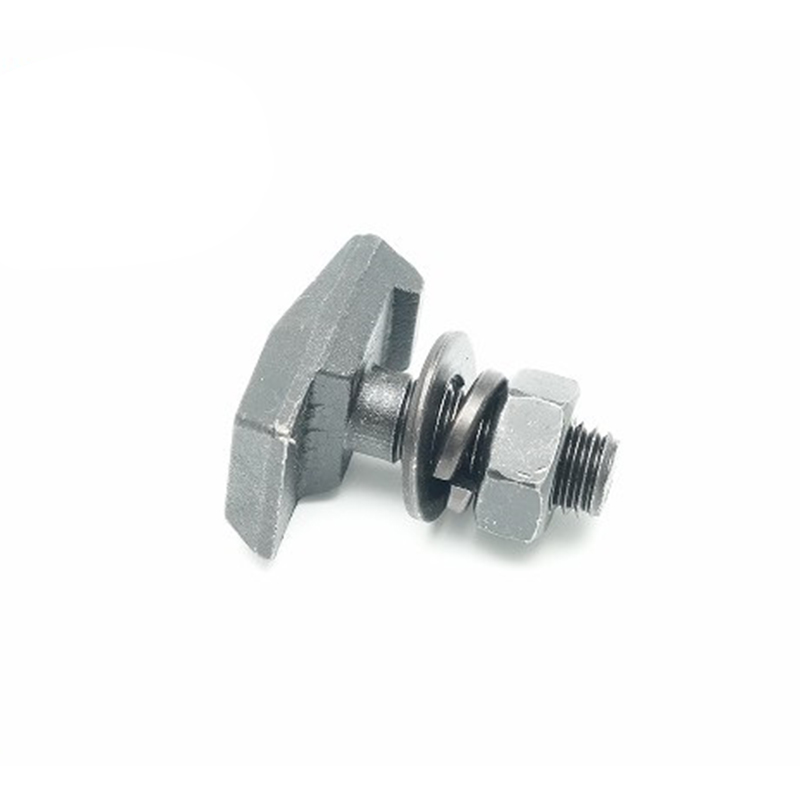

• Komponen pengikat berbentuk khusus — baut T, rakitan batang jangkar, tiang las, dan suku cadang berbentuk kompleks — diproduksi sesuai gambar pelanggan
• Sertifikasi properti mekanik proses penuh untuk item non-standar, termasuk verifikasi kekerasan, pengujian tarik, dan laporan inspeksi metalografi

Persyaratan teknis utama untuk baut berkekuatan tinggi non-standar adalah spesifikasi material dan protokol perlakuan panas harus dipertahankan terlepas dari perubahan geometri. Panjang shank yang tidak standar tidak mengubah kebutuhan quenching dan tempering yang tepat menggunakan baja paduan yang dipilih untuk tingkat kinerja yang diperlukan. Produsen OEM yang andal memperlakukan baut non-standar sebagai komponen teknik, bukan variasi perangkat keras.
