Bilah Berulir Penuh Hitam: Nilai, Kegunaan & Panduan Seleksi

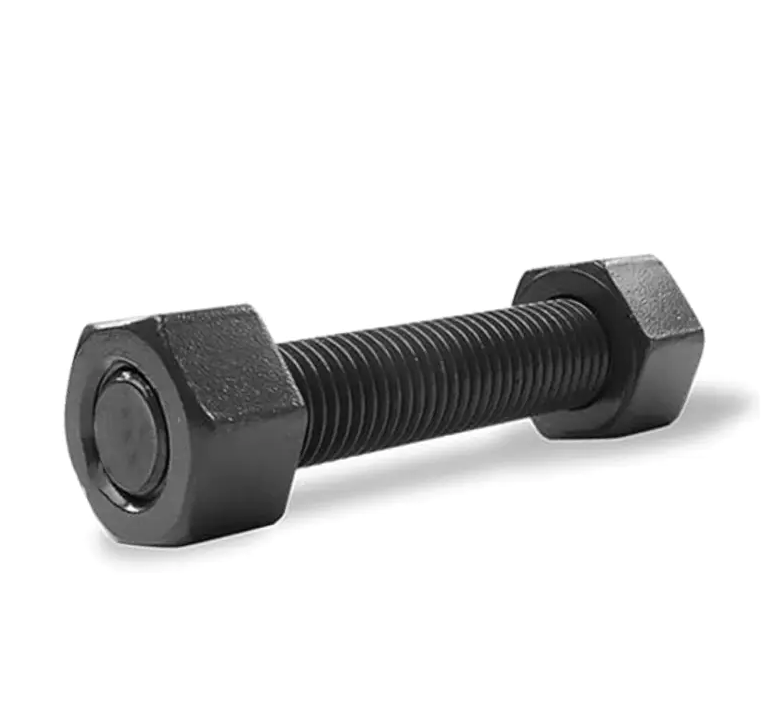

A batang berulir penuh hitam adalah batang baja yang panjangnya tidak terputus dengan benang yang membentang dari satu ujung ke ujung lainnya, dibedakan dari permukaan akhir yang gelap dan tidak memantulkan cahaya. Sebutan "hitam" sangat penting karena menggambarkan lapisan pelindung—biasanya oksida hitam, fosfat hitam, atau skala pabrik canai panas biasa —yang menentukan ketahanan batang terhadap korosi, pelumasan, dan aplikasi yang sesuai. Nilai yang paling umum untuk batang berulir hitam adalah baja karbon kelas 4.6, 4.8, 8.8, dan 10.9 menurut sistem penilaian metrik ISO, dengan baja paduan B7 menjadi standar untuk perbautan suhu tinggi sesuai dengan ASTM A193. Pemilihan tingkatan dan hasil akhir yang tepat terutama ditentukan oleh persyaratan beban tarik, paparan lingkungan, dan apakah batangan akan digunakan dalam lingkungan dalam ruangan yang kering, lingkungan lembab, atau aplikasi yang terikat tekanan suhu tinggi.

Menguraikan Hasil Akhir "Hitam": Jenis dan Perbedaan Fungsinya

Istilah "hitam" dalam konteks batang berulir tidak mengacu pada penyelesaian akhir yang terstandarisasi. Ini mencakup beberapa perawatan permukaan yang berbeda, masing-masing memiliki tingkat perlindungan korosi, koefisien gesekan, dan penampilan tersendiri. Membingungkan satu lapisan hitam dengan lapisan lainnya dapat menyebabkan karat dini, kerusakan ulir, atau hubungan torsi-ketegangan yang tidak tepat pada sambungan baut yang kritis.

Hasil akhir canai panas polos, yang sering disebut "warna sendiri" atau "batang hitam" dalam perdagangan, adalah batang berulir yang paling ekonomis dan paling umum digunakan untuk keperluan umum yang dijual di gerai perangkat keras. Lapisan akhir oksida hitam dan fosfat adalah lapisan konversi yang mengubah kimia permukaan baja tanpa menambah ketebalan terukur, yang berarti tidak mempengaruhi kesesuaian benang atau diameter pitch. Sebaliknya, seng hitam adalah lapisan berlapis listrik yang menambah ketebalan—biasanya 5 hingga 12 mikron —dan ini harus diperhitungkan dalam toleransi thread. Batang berulir berlapis seng memerlukan mur yang dibuat dengan kelonggaran overtap untuk memastikan perakitan bebas.

Nilai Baja dan Sifat Mekanik untuk Batang Berulir Hitam

Kinerja mekanis batang berulir penuh hitam ditentukan oleh tingkat bajanya, yang menentukan kekuatan tarik minimum, kekuatan luluh, dan perpanjangan. Sistem penilaian metrik ISO, didefinisikan dalam ISO 898-1 untuk pengencang baja karbon , menggunakan kode dua digit dimana digit pertama dikalikan dengan 100 memberikan perkiraan kekuatan tarik minimum dalam MPa, dan hasil kali dua digit dengan 10 memberikan perkiraan rasio hasil terhadap tarik. Pemilihan tingkatan yang salah untuk penerapan pembebanan akan mengakibatkan deformasi plastis akibat luluh atau patah getas akibat beban berlebih.

Penandaan tingkat pada batang berulir hitam biasanya dicap pada salah satu atau kedua ujung batang atau pada permukaan mur yang menyertainya. Batangan kelas 8,8 juga dapat memiliki struktur mikro yang dipadamkan dan ditempa, yang dapat diidentifikasi di laboratorium berdasarkan struktur butiran martensit yang ditempa. Di lapangan, tidak adanya tanda kelas merupakan tanda peringatan. Batangan hitam tanpa stempel yang terlihat harus diasumsikan memiliki kualitas 4.6 atau lebih rendah dan tidak boleh digunakan dalam aplikasi penahan beban apa pun karena kegagalan dapat menyebabkan cedera atau kerusakan properti.

Spesifikasi Benang dan Kelas Fit

Ulir pada batang berulir penuh bukan merupakan fitur komoditas umum; mereka diproduksi dengan kelas toleransi tertentu yang menentukan bagaimana batang dipasangkan dengan mur dan lubang yang disadap. Ulir standar untuk bilah ulir hitam metrik adalah Profil ulir kasar metrik ISO (profil M) per ISO 68-1 , dengan sudut sayap 60 derajat. Kelas toleransi biasanya 6g untuk ulir eksternal pada batang , yang memberikan kesesuaian medium yang menyeimbangkan kemudahan perakitan dengan ketahanan terhadap kelonggaran akibat getaran.

Untuk batangan yang akan digunakan dengan mur, ulir batang 6g dipadukan dengan ulir mur 6H menghasilkan kesesuaian jarak bebas ISO standar. Jika batang dimaksudkan untuk dimasukkan ke dalam lubang yang disadap daripada digunakan dengan mur, kelas kesesuaian menjadi lebih penting. Ulir batang 6g dalam lubang bersadap 6H memberikan jarak bebas yang memadai untuk sebagian besar aplikasi, namun untuk mesin presisi atau jika batang harus sering dilepas dan dipasang kembali, pemasangan ulir 5g/6g yang lebih rapat pada batang dapat ditentukan. Kelas thread jarang ditandai pada bilah itu sendiri; itu adalah spesifikasi manufaktur yang harus dikonfirmasi dari dokumentasi pemasok.

Benang Potong vs. Benang Gulung: Cara Pembuatan dan Dampaknya

Metode yang digunakan untuk membentuk ulir pada batang ulir penuh berwarna hitam secara signifikan mempengaruhi ketahanan lelah batang, penyelesaian permukaan, dan konsistensi dimensi. Penggulungan benang, dimana profil benang dibentuk dingin dengan menekan cetakan baja yang diperkeras pada batang yang berputar, menghasilkan benang dengan sifat mekanik yang unggul. Proses pengerjaan dingin menekan dan mengeraskan permukaan benang, sehingga menghasilkan a lapisan tegangan sisa tekan yang menunda inisiasi retak lelah. Benang yang digulung juga memiliki permukaan akhir yang lebih halus karena materialnya dipindahkan daripada dipotong, sehingga mengurangi ketidaksempurnaan permukaan yang menimbulkan tegangan.

Benang potong, yang dihasilkan dengan menghilangkan material dengan cetakan atau alat pemotong satu titik, memiliki kelemahan yang melekat pada pemotongan garis aliran butiran baja. Hal ini menciptakan ujung butiran terbuka pada akar benang yang lebih rentan terhadap korosi dan inisiasi retak lelah. Untuk batang berulir grade 8.8 atau 10.9 yang dikenai pembebanan siklik, a benang yang digulung dapat memberikan umur lelah 50% hingga 100% lebih lama daripada benang potong yang setara. Harga premium untuk batang ulir yang digulung adalah sederhana dan dapat dibenarkan dalam aplikasi apa pun yang melibatkan getaran, siklus tekanan, atau pembebanan dinamis.

Perlindungan Korosi dan Batasan Lapisan Hitam

Tidak ada lapisan hitam yang memberikan tingkat perlindungan korosi yang sama seperti galvanisasi hot-dip atau baja tahan karat. Batang berulir penuh hitam pada dasarnya adalah produk baja karbon dengan lapisan permukaan kosmetik atau sedikit pelindung, dan akan berkarat jika terkena kelembapan, kondensasi, atau cuaca luar ruangan tanpa perlindungan tambahan. Skala pabrik canai panas polos hampir tidak memberikan perlindungan penghalang; ini menunda timbulnya karat merah hanya dalam hitungan hari dalam kondisi lembab. Oksida hitam, meskipun menarik, merupakan lapisan magnetit (Fe₃O₄) yang secara inheren berpori dan bergantung pada lapisan minyak atau lilin pasca-perawatan untuk menutup permukaan. Tanpa sealant ini, oksida hitam menawarkan ketahanan korosi yang dapat diabaikan.

Untuk aplikasi di mana batang akan terlihat dan kadang-kadang terkena kelembapan—seperti perlengkapan arsitektur, perakitan furnitur, atau penyangga pagar dalam ruangan—fosfat hitam dengan lapisan minyak tambahan atau pelapisan seng hitam memberikan solusi paling tahan lama dibandingkan peningkatan ke baja tahan karat. Pelapisan seng hitam dengan lapisan pasif kromium trivalen dapat dicapai 96 jam ketahanan semprotan garam netral sebelum karat merah sesuai ISO 9227, yang cukup untuk aplikasi luar ruangan tertutup. Namun, untuk paparan permanen di luar ruangan, layanan terkubur, atau lingkungan laut, lapisan hitam saja tidak cukup. Dalam kondisi ini, material harus ditingkatkan menjadi baja galvanis hot-dip, batang ulir baja tahan karat 304, atau baja tahan karat 316 untuk paparan pantai.

Preload, Torsi-Ketegangan, dan Peran Pelumasan

Ketika batang berulir penuh berwarna hitam digunakan dalam sambungan baut yang dikencangkan—umum pada baja struktural, pemasangan mesin, dan sambungan pipa berflensa—untuk mencapai beban awal desain memerlukan pemahaman tentang hubungan torsi-ketegangan. Hubungan ini didominasi oleh koefisien gesekan pada antarmuka ulir dan permukaan bantalan mur. Lapisan hitam secara langsung mempengaruhi koefisien gesekan ini. Batangan skala pabrik polos memiliki koefisien gesekan yang tinggi dan tidak konsisten, biasanya berkisar antara 0,20 hingga 0,35 tergantung pada kondisi permukaan. Lapisan akhir oksida hitam dengan minyak memiliki koefisien kasar yang jauh lebih rendah dan lebih dapat diprediksi 0,12 hingga 0,18 . Hasil akhir yang difosfat dan diminyaki berada di antara 0,15 dan 0,22.

Implikasi praktisnya adalah torsi yang sama yang diterapkan pada batangan dengan lapisan hitam berbeda menghasilkan beban awal yang berbeda secara signifikan. Torsi berlebihan pada batang oksida hitam yang dilumasi hingga nilai yang ditentukan untuk batang skala pabrik kering dapat menghasilkan benang atau bahkan mematahkan batang tersebut. Prosedur pemasangan harus mempertimbangkan kondisi penyelesaian tertentu, dan penggunaan kunci momen yang dikalibrasi dengan faktor K (faktor mur) yang diketahui untuk kombinasi batang dan mur tertentu sangat penting untuk sambungan kritis. Jika faktor K tidak diketahui, preload dapat diverifikasi dengan mengukur perpanjangan baut dengan mikrometer atau pengukur baut ultrasonik, yang menghilangkan ketidakpastian hubungan torsi-ketegangan.

Memotong dan Memodifikasi Batang Berulir Hitam di Lapangan

Batang berulir penuh sering kali dipotong memanjang di lokasi. Metode pemotongan penting karena mempengaruhi integritas benang yang tersisa dan kemampuan memasang mur pada ujung potongan. Gergaji potong yang bersifat abrasif adalah metode yang paling cepat, namun meninggalkan area yang kasar dan terkena panas pada potongannya. Duri harus dikikir ke a talang 45 derajat di sekeliling seluruh keliling ujung batang, dan dua ulir pertama di belakang potongan harus dikejar dengan kikir ulir atau mur cetakan belah untuk menghilangkan distorsi apa pun. Gergaji pita menghasilkan potongan yang lebih rapi dengan masukan panas yang lebih sedikit dan lebih disukai untuk batangan dengan kualitas lebih tinggi karena panas dari pemotongan abrasif dapat mengeraskan baja secara lokal dan mengurangi kekuatannya pada ujung potongan.

Setelah dipotong, baja mentah yang terbuka pada permukaan potongan tidak memiliki perlindungan lapisan hitam. Muka ini akan cepat berkarat. Pada batangan oksida hitam, ujung potongan harus diberi larutan penghitam dingin atau dilapisi dengan cat kaya seng untuk mengembalikan perlindungan korosi. Pada sambungan struktural yang kritis, ujung potongan tidak boleh ditempatkan di lokasi di mana air dapat menggenang atau di mana baja terbuka bersentuhan dengan logam berbeda yang dapat menyebabkan korosi galvanik. Cukup oleskan sedikit senyawa anti-rebut atau minyak tebal pada permukaan yang terpotong sering kali cukup untuk aplikasi di dalam ruangan, namun hal ini tidak dapat menggantikan restorasi lapisan yang tepat pada penggunaan di luar ruangan.

Ukuran Umum, Panjang, dan Pertimbangan Pengadaan

Batang berulir penuh hitam diproduksi dalam diameter metrik standar dari M6 hingga M100 atau lebih besar di pabrik khusus, dengan M8, M10, M12, M16, M20, dan M24 menjadi ukuran yang paling umum tersedia. Panjang standar biasanya 1 meter, 2 meter, dan 3 meter , meskipun tiang yang lebih pendek tersedia pra-potong untuk aplikasi tertentu. Berat per meter bertambah seiring dengan kuadrat diameternya; batangan M24 memiliki berat sekitar 3,55 kg per meter, sedangkan batangan M12 memiliki berat sekitar 0,89 kg per meter. Untuk batangan berdiameter besar, bobot menjadi pertimbangan penanganan yang mungkin memerlukan pengangkatan mekanis selama pemasangan.

Saat membeli batang berulir hitam, spesifikasi harus dengan jelas menyatakan diameter, pitch (kasar kecuali ditentukan halus), tingkatan, penyelesaian, standar ulir, dan panjang. Panggilan lengkap berbunyi, misalnya: "M20 x 2.5, Grade 8.8, Black Oxide, thread ISO 68-1, toleransi 6g, panjang 2 meter." Spesifikasi yang ambigu mengundang penggantian produk dengan kualitas lebih rendah atau produk akhir yang berbeda. Pemasok terkemuka memberikan sertifikat uji material (MTC) yang melacak jumlah panas baja, komposisi kimianya, dan hasil uji mekanisnya. Untuk aplikasi struktural yang diatur oleh peraturan bangunan, sertifikat ini harus disimpan bersama dokumentasi proyek untuk menunjukkan kepatuhan.
