Bagaimana Geometri Soket Menentukan Kapasitas Torsi Nyata dari Sekrup Soket Segi Enam
Keuntungan transmisi torsi sekrup soket segi enam pengencang slotted atau kepala Phillips sudah dikenal luas, namun mekanisme tepatnya sering disalahpahami. Dalam soket heksagonal, kunci pas mengaktifkan keenam permukaan penggerak secara bersamaan, mendistribusikan torsi yang diterapkan ke seluruh perimeter kontak penuh daripada memusatkannya pada satu atau dua titik. Hasilnya adalah rasio torsi terhadap penampang yang jauh lebih tinggi: sekrup penutup kepala soket M8 biasanya dapat dikencangkan hingga beban tahan penuh tanpa selip penggerak, sesuatu yang secara fisik tidak mungkin dilakukan dengan kepala tersembunyi yang sebanding.
Kedalaman soket adalah variabel penting namun sering diabaikan. ISO 4762 menetapkan kedalaman soket minimum untuk setiap diameter, namun baut yang diproduksi pada tingkat minimum cenderung menunjukkan pembulatan kunci progresif dalam siklus torsi tinggi yang berulang. Dalam aplikasi otomotif dan mesin konstruksi, kedalaman soket 1,0–1,1× diameter ulir nominal merupakan target praktis untuk baut yang akan ditorsi berulang kali. Di Shanghai Soverchannel Industrial Co., Ltd. , geometri soket dibuat dengan toleransi dimensi yang lebih ketat dari minimum khususnya untuk mendukung aplikasi yang sering melakukan pembongkaran dan pemasangan kembali merupakan bagian dari protokol layanan.
Sudut talang pada entri soket juga penting. Talang masuk 45° memandu kunci hex agar terpasang tanpa menggigit dinding soket, sehingga memperpanjang masa pakai alat dan pengikat di lingkungan perakitan otomatis. Baut dengan lubang masuk soket yang tajam dan tidak berlubang lebih rentan terhadap kerusakan pada permukaan kontak—terutama bila kunci dan soket keduanya terbuat dari baja yang diperkeras—dan hal ini bermanifestasi sebagai pembesaran soket secara bertahap yang akhirnya menyebabkan cam-out akibat torsi.

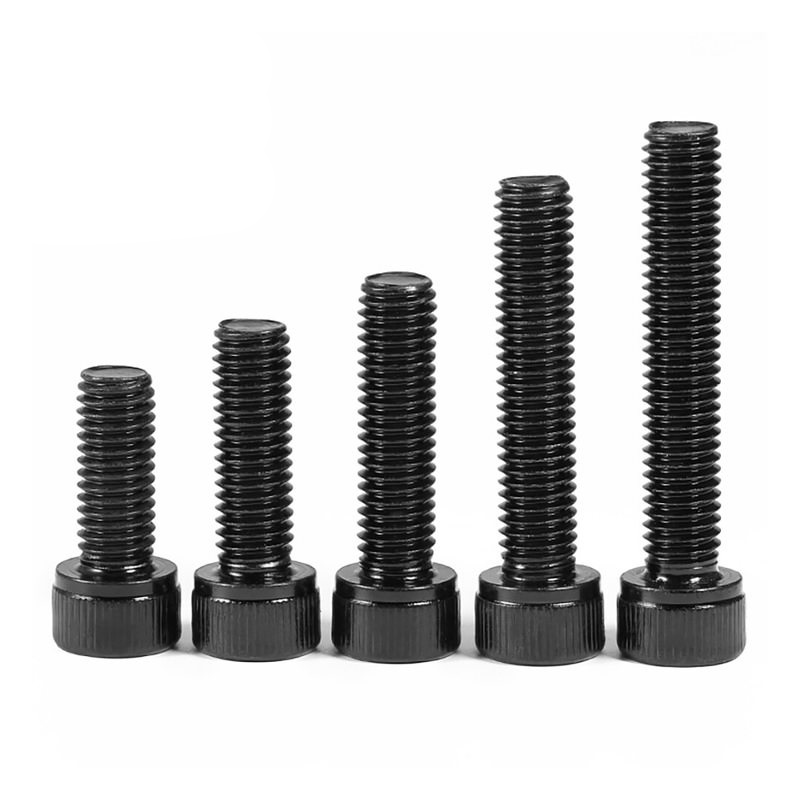

Sekrup Soket Segi Enam Kelas 12.9: Batasan Praktis dan Kesalahan Pemasangan
Kelas 12.9 adalah kelas properti standar tertinggi untuk sekrup tutup kepala soket metrik, dengan kekuatan tarik minimum 1220 MPa dan beban bukti yang memungkinkan beban awal melebihi yang dapat dicapai dengan pengikat kelas lebih rendah dengan ukuran yang sama. Namun dalam praktiknya, menjalankan baut 12,9 pada atau di dekat beban buktinya saat digunakan menimbulkan risiko yang sering diremehkan oleh para insinyur.
Penggetasan hidrogen adalah masalah yang paling serius. Proses pelapisan listrik yang digunakan untuk mengaplikasikan lapisan dekoratif atau pelindung korosi pada baja berkekuatan tinggi dapat memasukkan atom hidrogen ke dalam kisi baja. Pada tingkat kekerasan 12,9 (39–44 HRC), baja berada dalam kisaran kerentanan di mana fraktur tertunda akibat hidrogen dapat terjadi beberapa jam atau bahkan berhari-hari setelah pemasangan—pada tingkat tegangan yang jauh di bawah kekuatan tarik nominal material. Inilah sebabnya mengapa ISO 4042 mewajibkan pemanggangan (dehidrogenasi) dalam waktu empat jam setelah pelapisan untuk pengencang dengan kekerasan di atas 34 HRC, dan mengapa banyak spesifikasi OEM melarang pelapisan listrik seluruhnya pada baut kelas 12,9, sehingga memerlukan lapisan serpihan seng sebagai gantinya.
Panjang pengikatan benang sama pentingnya pada tingkat 12,9. Semakin tinggi kekuatan tarik baut relatif terhadap material lubang yang disadap, semakin banyak pengikatan ulir yang diperlukan untuk mencegah pelepasan ulir sebelum baut patah. Pada rumah aluminium—umum pada otomotif dan ruang angkasa—pengikatan minimum untuk baut 12,9 biasanya berukuran 1,5× diameter nominal, dan teknisi desain sering kali menetapkan 2,0× sebagai margin keselamatan. Menggunakan baut 12,9 yang sama dalam pengecoran aluminium yang dirancang dengan pengikat 10,9 tanpa meninjau panjang pengikatan adalah jalur langsung untuk menghilangkan benang.
Pemilihan Bahan Selain Baja: Kapan Menentukan Sekrup Soket Stainless atau Paduan
Sekrup soket segi enam baja karbon mendominasi pasar dalam hal volume, namun terdapat batasan aplikasi yang jelas di mana material lain merupakan pilihan teknik yang tepat daripada opsi peningkatan. Memahami batas-batas tersebut mencegah spesifikasi yang berlebihan (membayar ketahanan terhadap korosi yang tidak dituntut oleh lingkungan) dan spesifikasi yang terlalu rendah (kegagalan di lapangan akibat korosi atau degradasi termal).
| Bahan | Kekuatan Tarik Maks | Properti Utama | Aplikasi yang Direkomendasikan |
| Baja Karbon (Gr.12.9) | ≥1220 MPa | Preload tertinggi, hemat biaya | Rakitan otomotif dan mesin kering, interior |
| Baja Tahan Karat A2-70 | ≥700 MPa | Ketahanan korosi secara umum | Pengolahan makanan, lingkungan lembab dalam ruangan |
| Baja Tahan Karat A4-80 | ≥800 MPa | Resistensi klorida (bantalan Mo) | Kelautan, pengolahan bahan kimia, infrastruktur pesisir |
| Baja Paduan (Ni-Cr-Mo) | 1300–1500 MPa | Ketahanan lelah yang tinggi, suhu tinggi | Motorsport, diesel tugas berat, pembangkit listrik |
| Titanium Kelas 5 (Ti-6Al-4V) | ≥895 MPa | Sangat kritis terhadap bobot, ketahanan terhadap korosi yang sangat baik | Dirgantara, otomotif berkinerja tinggi, perangkat medis |
Sebagai pemasok pengencang baja karbon dan perusahaan pengencang baja tahan karat, Shanghai Soverchannel Industrial Co., Ltd. memasok sekrup soket segi enam untuk semua kelompok material ini dari basis manufakturnya di Nantong Jinzhai Hardware Co., Ltd. Kemampuan perusahaan untuk memproduksi pengencang baja paduan khusus—termasuk komposisi paduan Ni-Cr-Mo non-katalog—berarti bahwa pelanggan di sektor dengan permintaan tinggi seperti motorsport dan pembangkit listrik dapat menentukan jendela kimia yang tepat daripada menerima kelas standar terdekat.
Countersunk vs. Kepala Kancing vs. Kepala Tutup: Memilih Bentuk Kepala Sekrup Soket yang Tepat untuk Rakitan Anda
Kepala tutup silinder adalah bentuk default untuk sekrup soket segi enam dan menangani sebagian besar aplikasi industri, namun pemilihan bentuk kepala memiliki konsekuensi fungsional yang nyata—bukan hanya estetika. Memilih bentuk kepala yang salah dapat mengganggu efektivitas penjepitan, menimbulkan masalah interferensi, atau membuat pembongkaran menjadi destruktif dan tidak rutin.
- Tutup Kepala (ISO 4762): Bentuk standar. Kepala silinder yang tinggi menyediakan soket terdalam dan kapasitas torsi penggerak tertinggi. Permukaan bantalan yang relatif kecil (diameter luar kira-kira 1,5× diameter ulir) memusatkan beban penjepit, sehingga cocok untuk sambungan baja-ke-baja namun berpotensi menyebabkan masalah penanaman pada bahan lunak seperti aluminium atau plastik tanpa mesin cuci.

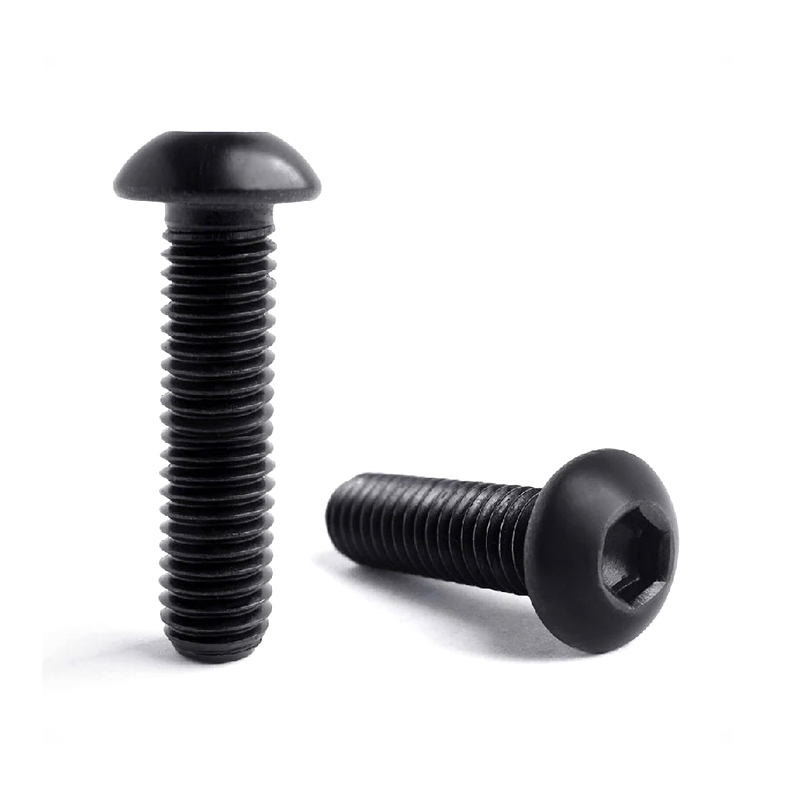

- Kepala Tombol (ISO 7380): Kepala berbentuk kubah berprofil rendah meningkatkan luas permukaan bantalan secara signifikan dibandingkan dengan kepala tutup, sehingga mengurangi tekanan permukaan pada material sambungan lunak. Kedalaman soket lebih dangkal dibandingkan kepala tutup dengan diameter yang sama, sehingga torsi maksimum yang dapat dicapai lebih rendah—biasanya 60–70% dari kepala tutup setara. Cocok untuk aplikasi di mana beban penjepitan sedang dan tampilan rata atau hampir rata diinginkan.
- Kepala Countersunk (ISO 10642): Sudut yang disertakan 90° (atau 60° dalam beberapa standar DIN) terpasang sepenuhnya pada countersink berpasangan, menghasilkan permukaan luar yang benar-benar rata. Sambungan ini bergantung pada permukaan tempat duduk berbentuk kerucut untuk menghasilkan gaya penjepit aksial, yang membuat presisi geometri countersink menjadi sangat penting—sudut kerucut yang tidak cocok menyebabkan konsentrasi beban pada tepi atau ujung daripada mendistribusikannya ke seluruh permukaan kontak kerucut penuh.
- Kepala Rendah / Kepala Tipis: Digunakan ketika ruang aksial di atas permukaan sambungan sangat terbatas, seperti di dalam rumah bantalan atau mekanisme geser. Mengurangi ketinggian kepala secara inheren mengurangi kedalaman soket dan karenanya torsi penggerak maksimum; ini adalah pengencang dengan kompromi desain dan tidak boleh diganti dengan aplikasi kepala penutup tanpa memverifikasi bahwa kapasitas torsi yang dikurangi masih memenuhi persyaratan pramuat sambungan.
Penguncian Ulir pada Sekrup Soket Segi Enam: Perekat Kimia, Sisipan Mekanis, dan Opsi Torsi yang Berlaku
Pelonggaran getaran adalah mode kegagalan asli untuk pengikat apa pun di lingkungan yang dinamis, dan sekrup soket segi enam yang digunakan dalam otomotif, permesinan, dan lingkungan industri tidak terkecuali. Pilihan metode penguncian mempengaruhi torsi perakitan, prosedur pembongkaran, penggunaan kembali, dan biaya—sehingga menentukan strategi penguncian benang memerlukan pemahaman tentang trade-off setiap opsi daripada default pada apa pun yang sudah digunakan di jalur perakitan.
Penguncian Perekat Kimia (Pengunci Benang Anaerob)
Diterapkan pada benang sebelum perakitan, perekat anaerobik akan mengeras jika tidak ada oksigen setelah sambungan dibuat. Nilai berkekuatan rendah memungkinkan pembongkaran dengan alat standar; kelas menengah memerlukan panas (biasanya 200–250°C) untuk memutuskan ikatan untuk pembongkaran; nilai kekuatan tinggi secara efektif bersifat permanen. Keterbatasan utamanya adalah bahwa penguncian perekat tidak kompatibel dengan pengencang pasif atau berlapis fosfat dalam beberapa formulasi—bahan kimia pelapis menghambat proses penyembuhan. Pengunci ulir mikroenkapsulasi yang telah diterapkan sebelumnya (pelet kering saat disentuh pada ulir) menghindari masalah ini dan banyak digunakan dalam produksi otomotif OEM untuk sekrup soket segi enam di sub-rakitan penting.
Opsi Mur Torsi dan Sisipan Nilon yang Berlaku
Untuk aplikasi di mana sekrup berulir ke dalam mur dan bukan ke lubang yang disadap, mur pengunci sisipan nilon (ISO 7042) memberikan ketahanan getaran yang andal melalui gangguan mekanis. Kerah nilon berubah bentuk di sekitar ulir sekrup, menciptakan torsi gesekan yang menahan rotasi baik dalam arah pengencangan maupun pelonggaran. Batasannya adalah suhu: sisipan nilon mulai melunak di atas sekitar 120°C, membuatnya tidak cocok untuk aplikasi powertrain yang berdekatan dengan knalpot atau suhu tinggi.
Flange Bergerigi dan Washer Pengunci Baji
Sistem washer pengunci baji (dua washer dengan permukaan bubungan berlawanan dan gerigi radial) adalah metode penguncian mekanis yang paling andal untuk sekrup soket segi enam di lingkungan dengan getaran tinggi. Geometri cam berarti pengikat harus bergerak ke atas untuk melonggarkan, mengubah gerakan rotasi yang disebabkan oleh getaran menjadi gaya penjepitan aksial tambahan daripada melepaskannya. Sistem ini menambah jumlah komponen dan biaya, namun merupakan solusi pilihan untuk pengencang yang sangat penting bagi keselamatan pada mesin konstruksi dan powertrain diesel berat.
Standardisasi Pengikat Kepala Tersembunyi: Mengapa Spesifikasi ISO, DIN, dan ASME Berbeda dan Kapan Itu Penting
Sekrup soket segi enam diatur oleh beberapa standar internasional yang tumpang tindih, dan perbedaan di antara keduanya cukup kecil untuk menyebabkan kebingungan yang berbahaya. Seorang insinyur yang menentukan "ISO 4762 M10 × 30 Kelas 12.9" dan menerima komponen yang diproduksi sesuai DIN 912 akan menerima pengikat yang setara secara fungsional di sebagian besar dimensi—DIN 912 sebagian besar telah diselaraskan ke dalam ISO 4762. Namun asumsi yang sama tidak berlaku di semua kelompok standar, dan perbedaan berikut patut dipahami sebelum melakukan pengadaan secara internasional.
- ISO 4762 vs.ASME B18.3: Sekrup tutup soket seri inci Amerika menggunakan konvensi tinggi kepala dan ukuran soket yang berbeda dari sekrup ISO metrik dengan diameter setara nominal. Sekrup ¼-20 ASME B18.3 TIDAK dapat dipertukarkan dengan sekrup M6 ISO 4762—pitch ulir, dimensi kepala, dan ukuran soket semuanya berbeda. Perkakas campuran metrik/inci adalah sumber umum kerusakan soket keluar di lingkungan perbaikan.
- Kelas toleransi benang: ISO 4762 menetapkan kelas toleransi ulir 6H/5g untuk sekrup tutup kepala soket, sementara beberapa standar nasional mengizinkan 6H/6g. Perbedaannya kecil dalam aplikasi beban rendah namun relevan ketika memasang ke dalam lubang yang dibuat secara presisi atau ketika menggunakan sisipan ulir dari aluminium.
- Tanda perawatan permukaan: Penandaan kelas properti ISO (10.9, 12.9) wajib dilakukan pada baut M5 dan lebih besar. DIN 912 secara historis menggunakan sistem penandaan yang sama, namun beberapa pengencang yang diproduksi di dalam negeri dari pemasok tingkat rendah tidak menyertakan penandaan mutu sama sekali—tanda bahaya kualitas langsung yang menunjukkan bahwa batch tersebut belum menjalani perlakuan panas dan pengujian mekanis yang disyaratkan oleh mutu tersebut.
- Konfigurasi non-standar: Jika ISO maupun ASME tidak mencakup geometri yang diperlukan—seperti sekrup soket ekstra panjang dengan diameter shank yang lebih kecil untuk menghemat berat—bagian tersebut menurut definisi merupakan pengikat khusus non-standar. Shanghai Soverchannel Industrial Co., Ltd. berspesialisasi tepat di wilayah ini, merekayasa dan memproduksi sekrup soket segi enam sesuai gambar yang ditentukan pelanggan yang berada di luar standar yang dipublikasikan.
Instalasi Tersembunyi di Rakitan Presisi: Toleransi dan Aturan Desain untuk Kantong Counterbore
Salah satu keuntungan utama sekrup soket segi enam adalah kemampuan untuk memasangnya sepenuhnya tersembunyi ke dalam lubang counterbored, menghilangkan tonjolan apa pun di atas permukaan perkawinan. Hal ini penting dalam antarmuka geser, panel eksterior estetis, dan rumah dengan ruang terbatas. Namun geometri counterbore harus direkayasa dengan benar—kesalahan akan menghasilkan salah satu dari tiga akibat berikut: bagian bawah sekrup pada lantai counterbore sebelum ulir benar-benar menjepit sambungan, head menempel dengan baik ke permukaan karena kedalaman lubang tidak mencukupi, atau diameter lubang terlalu dekat dengan diameter head dan menyebabkan gangguan selama pemasangan.
Dimensi counterbore standar untuk sekrup tutup soket ISO 4762 mengikuti panduan khusus:
- Diameter lubang counter: secara nominal diameter kepala sekrup jarak bebas 0,3–0,5 mm (misalnya, untuk M8 dengan kepala 13,0 mm, diameter lubang 13,5 mm adalah standarnya)
- Kedalaman counterbore: tinggi head 0,1–0,3 mm untuk memastikan head berada di bawah rata tanpa mengganggu dasar lubang pada toleransi produksi normal
- Jarak bebas melalui lubang: lubang jarak bebas shank harus berukuran pas sedang (biasanya diameter nominal 0,3 mm untuk M8 dan di bawahnya, 0,5 mm untuk M10–M16) untuk memungkinkan adanya sedikit ketidaksejajaran di antara bagian-bagian yang berpasangan
- Ketebalan dinding minimum di sekitar counterbore: pada rumah aluminium, dinding antara tepi luar counterbore dan fitur yang berdekatan harus setidaknya 1,5× diameter counterbore untuk mencegah retak tegangan selama penerapan torsi
Shanghai Soverchannel Industrial Co., Ltd. menyediakan konsultasi dimensi sebagai bagian dari layanan pengembangan pengikat khusus—ketika pelanggan di lini produksi Nantong Jinzhai Hardware Co., Ltd. menghadapi masalah perakitan terkait counterbore, tim teknik meninjau geometri pengikat dan desain lubang pelanggan untuk mengidentifikasi akar permasalahan. Model penelitian dan pengembangan, produksi, dan penjualan yang terintegrasi ini berarti dukungan pemecahan masalah tersedia pada titik kontak yang sama dengan hubungan pengadaan.
