I. Simbol benang umum
①NPT (Benang Pipa Nasional): Benang pipa tapered Amerika standar dengan sudut benang 60 °, yang biasa digunakan untuk aplikasi tujuan umum.
②PT (Benang Pipa Tapered British Standard): Benang lancip sudut 55 ° yang banyak digunakan untuk penyegelan. Benang pipa Inggris adalah benang halus untuk mempertahankan kekuatan, karena benang kasar yang lebih dalam melemahkan diameter luar pipa.
③PF (benang pipa paralel): Jenis benang lurus yang digunakan dalam koneksi pipa.
④G (Whitworth Pipe Thread): Benang pipa penyegelan non-utas 55 ° di dalam keluarga Whitworth. "G" mewakili benang pipa silinder, di mana variasi 55 ° dan 60 ° didasarkan pada aplikasi fungsional spesifik.
⑤ZG (benang pipa meruncing): Jenis benang kerucut yang biasa ditemukan dalam alat kelengkapan pipa air, yang sebelumnya dilambangkan sebagai RC dalam standar nasional Tiongkok yang lebih tua.
⑥ Benang Metrik vs Inch: Perbedaan kuncinya adalah representasi - utas metrik menggunakan pitch (jarak antara benang), sedangkan utas Amerika dan Inggris ditentukan oleh utas per inci (TPI). Benang metrik memiliki profil sama -sama 60 °, benang Inggris, profil Isosceles 55 °, dan thread Amerika profil 60 °. Benang metrik diukur dalam milimeter, sedangkan utas Inggris dan Amerika mengikuti unit kekaisaran.
⑦Appipe Thread: Terutama digunakan dalam koneksi pipa, memastikan kesesuaian yang ketat antara utas internal dan eksternal. Tersedia dalam bentuk lurus dan meruncing, diameter nominal mengacu pada ukuran pipa, dengan diameter utama benang sebenarnya melebihi ukuran nominal ini.
⑧ diameter nominal (mis., 1/4, 1/2, 1/8 inci): Nilai -nilai ini menunjukkan ukuran utas dalam sistem standar Inggris, diukur dalam inci.
Ii. Standar utas di berbagai negara
Unified Inch Thread Standard yang banyak diadopsi di negara-negara berbasis inci, sistem utas ini mencakup tiga seri: benang kasar (UNC), benang halus (UNF), dan utas ekstra halus (UNFF), dengan seri pitch konstan tambahan (UN).
Metode penandaan: Diameter Thread - Thread per inci - Kode Seri - Kelas Accuracy.
Contoh:
Benang kasar: 3/8–16unc - 2a
Benang halus: 3/8–24unf - 2a
Benang ekstra halus: 3/8–32Unff - 2a
Pitch konstan: 3/8–20un - 2a
Angka pertama (mis., 3/8) mewakili diameter utama utas dalam inci, yang dikonversi menjadi metrik dengan mengalikan dengan 25,4 (mis., 3/8 × 25,4 = 9,525mm).
Angka kedua mewakili jumlah utas per inci.
Kode seri (UNC, UNF, UNFF, UN) menentukan jenis utas.
Dua karakter terakhir (mis., 2a) menunjukkan nilai akurasi utas.
Konversi benang pipa paralel 55 ° yang berasal dari seri berbasis inci, benang ini banyak digunakan di seluruh dunia untuk mengangkut cairan, gas, dan koneksi kabel listrik. Namun, negara yang berbeda menggunakan sebutan yang berbeda, yang harus dikonversi sesuai dengan tabel perbandingan internasional.
Konversi benang pipa tapered 55 ° benang ini memiliki sudut benang 55 ° dengan rasio lancip 1:16. Mereka banyak digunakan secara global, tetapi masing -masing negara memiliki sebutan yang berbeda, yang dapat dirujuk dalam tabel konversi yang sesuai.
Konversi 60 ° benang pipa meruncing yang menampilkan sudut utas 60 ° dan rasio lancip 1:16, benang pipa ini digunakan dalam industri alat mesin Cina, serta di AS dan bekas Uni Soviet. Cina awalnya menetapkan mereka sebagai "K," yang kemudian diubah menjadi "Z," dan sekarang sesuai dengan standar "NPT". Tabel referensi memberikan setara penunjukan lintas-nasional.
Konversi benang trapesium 55 ° benang ini memiliki profil 30 ° dan disatukan secara internasional. Penunjukan mereka tetap konsisten di berbagai negara.
Ii. Standar utas di berbagai negara
1. Unifikasi Standar Benang Inch
Diadopsi secara luas di negara-negara berbasis inci, sistem utas ini mencakup tiga seri: benang kasar (UNC), fine thread (UNF), dan utas ekstra halus (UNFF), dengan seri pitch konstan tambahan (UN).
Metode penandaan: Diameter Thread - Thread per inci - Kode Seri - Kelas Accuracy.
Contoh:
Benang kasar: 3/8–16unc - 2a
Benang halus: 3/8–24unf - 2a
Benang ekstra halus: 3/8–32Unff - 2a
Pitch konstan: 3/8–20un - 2a
Angka pertama (mis., 3/8) mewakili diameter utama utas dalam inci, yang dikonversi menjadi metrik dengan mengalikan dengan 25,4 (mis., 3/8 × 25,4 = 9,525mm).
Angka kedua mewakili jumlah utas per inci.
Kode seri (UNC, UNF, UNFF, UN) menentukan jenis utas.
Dua karakter terakhir (mis., 2a) menunjukkan nilai akurasi utas.
2. Konversi benang pipa paralel 55 °
Berasal dari seri berbasis inci, utas ini banyak digunakan di seluruh dunia untuk mengangkut cairan, gas, dan koneksi kabel listrik. Namun, negara yang berbeda menggunakan sebutan yang berbeda, yang harus dikonversi sesuai dengan tabel perbandingan internasional.
| Negara | Kode |
| Cina | G |
| Jepang | G 、 pf |
| Britania | BSP 、 BSPP |
| Perancis | G |
| Jerman | R （utas internal ）、 k （utas eksternal） |
| Uni Soviet | G 、 tpуб |
| Iso | RP |
3. Konversi benang pipa meruncing 55 °
Benang ini memiliki sudut benang 55 ° dengan rasio lancip 1:16. Mereka banyak digunakan secara global, tetapi masing -masing negara memiliki sebutan yang berbeda, yang dapat dirujuk dalam tabel konversi yang sesuai.
| Negara | Kode |
| Cina | Zg 、 r （ Utas eksternal ） |
| Britania | BSPT 、 R （ Utas eksternal ）、 rc （ Utas internal ） |
| Perancis | G( Utas eksternal ),R( Utas eksternal ） |
| Jerman | R( Utas eksternal ） |
| Jepang | Pt 、 r |
| Iso | R( Utas eksternal ）、 rc （ Utas internal ） |
4. Konversi benang pipa tapered 60 °
Menampilkan sudut utas 60 ° dan rasio lancip 1:16, benang pipa ini digunakan dalam industri alat mesin China, serta di AS dan bekas Uni Soviet. China awalnya menetapkan mereka sebagai "K," yang kemudian diubah menjadi "Z," dan sekarang sesuai dengan standar "NPT". Tabel referensi memberikan setara penunjukan lintas-nasional.
| Negara | Kode |
| China | Z （lama） npt （baru） |
| Amerika Serikat | NPT |
| Uni Soviet | B |
5. Konversi benang trapesium 55 °
Utas ini memiliki profil 30 ° dan disatukan secara internasional. Penunjukan mereka tetap konsisten di berbagai negara.
| Negara | Kode |
| China | T( Tua ） Tr （ Baru ） |
| Iso | Tr |
| Jerman | Tr |
| Uni Soviet | Tr |

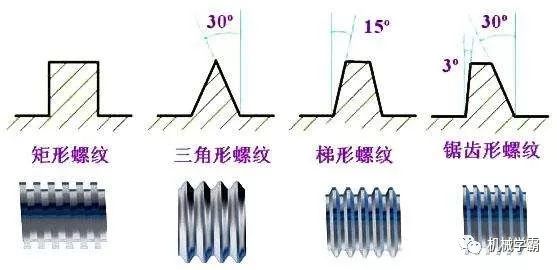

AKU AKU AKU. Klasifikasi Thread
Tergantung pada penggunaan utas, mereka dapat dibagi menjadi:
1. Sistem Thread Metrik Internasional
Utas yang diadopsi oleh CNS Standar Nasional kami. Bagian atas benang rata, mudah diputar, dan bagian bawah utas berbentuk busur untuk meningkatkan kekuatan benang. Sudut utas adalah 60 derajat, dan spesifikasi diwakili oleh utas M. metrik dapat dibagi menjadi pitch kasar dan halus. Representasi seperti M8X1.25. (M: Kode, 8: Diameter nominal, 1.25: pitch).
2. Utas Standar Amerika
Bagian atas dan akar utas keduanya rata, dan kekuatannya lebih baik. Sudut utas juga 60 derajat, dan spesifikasi diwakili oleh jumlah gigi per inci. Jenis utas ini dapat dibagi menjadi tiga level: pitch kasar (NC); Pitch halus (NF); Pitch ekstra halus (NEF). Representasi seperti 1/2-10NC. (1/2: diameter luar; 10: jumlah gigi per inci; kode NC).
3. Utas terpadu
Dikembangkan bersama oleh Amerika Serikat, Inggris, dan Kanada, itu adalah utas Inggris yang paling umum digunakan.
Sudut utas juga 60 derajat, dan spesifikasi dinyatakan dalam jumlah gigi per inci. Jenis utas ini dapat dibagi menjadi utas kasar (UNC), benang halus (UNF), dan utas ekstra halus (UNEF). Representasi adalah 1/2-10unc. (1/2: diameter luar; 10: jumlah gigi per inci; kode UNC).
4. Utas Sharp V
Bagian atas dan akar keduanya runcing, dengan kekuatan lemah, dan tidak sering digunakan. Sudut benang adalah 60 derajat.
5. Thread Whitworth
Utas diadopsi oleh British National Standard. Sudut utas adalah 55 derajat, dan simbolnya adalah "W". Cocok untuk pembuatan bergulir. Representasi adalah W1/2-10 (1/2: diameter luar; 10: Jumlah gigi per inci; kode W).
6. Benang Knuckle
Ini adalah utas standar yang ditetapkan oleh DIN Jerman. Ini cocok untuk menghubungkan bola lampu dan selang karet. Simbolnya adalah "RD".
7. Utas pipa
Ini adalah benang yang digunakan untuk mencegah kebocoran dan sering digunakan untuk menghubungkan gas atau fiting pipa cair. Sudut benang adalah 55 derajat. Ini dapat dibagi menjadi utas pipa lurus dengan kode "P.S., N.P.S." dan benang pipa miring dengan kode "n.p.t.". Lancipnya adalah 1:16, yaitu, 3/4 inci per kaki.
8. Benang persegi
Ini memiliki efisiensi transmisi yang tinggi, kedua setelah bola bola, tetapi tidak dapat disesuaikan dengan mur setelah dipakai, yang merupakan kerugiannya. Ini umumnya digunakan untuk sekrup dalam vis dan benang crane.

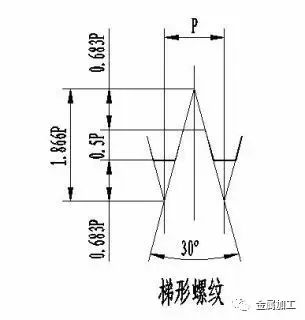

9. Utas trapesium
Ini juga disebut ACME Thread. Efisiensi transmisi sedikit lebih rendah dari benang persegi, tetapi dapat disesuaikan dengan mur setelah dipakai. Sudut benang metrik adalah 30 derajat dan sudut utas kekaisaran adalah 29 derajat. Umumnya digunakan untuk sekrup lead bubut. Simbolnya adalah "TR".
10. Buttress Thread
Juga dikenal sebagai Bevel Thread, hanya cocok untuk transmisi arah tunggal. Seperti jack sekrup, pressurizer, dll. Simbolnya adalah "bu".
11. Benang Bola
Ini adalah utas dengan efisiensi transmisi terbaik. Sulit untuk diproduksi dan memiliki biaya yang sangat tinggi. Ini digunakan dalam mesin presisi. Seperti sekrup timah alat mesin CNC.
Indikasi baut Inggris
LH 2N 5/8 × 3 - 13Unc -2a
(1) LH adalah benang kiri (RH adalah utas kanan, yang dapat dihilangkan).
(2) 2n utas utas ganda.
(3) 5/8 Benang Inggris, Diameter Luar 5/8 ".
(4) 3 panjang baut 3 ".
(5) 13 Thread memiliki 13 gigi per inci.
(6) Pitch kasar utas standar unified unified.
(7) Level 2 Fit, Benang Eksternal (3: Kesesuaian Ketat; 2: Sedang Kecocokan; 1: Loose Fit) A: Benang Eksternal (dapat dihilangkan), B: Benang internal.
Utas kekaisaran
Ukuran utas kekaisaran biasanya dinyatakan sebagai jumlah utas per inci panjang benang, disebut sebagai "benang per inci", yang persis timbal balik dari pitch. Misalnya, utas dengan 8 utas per inci memiliki pitch 1/8 inci.
